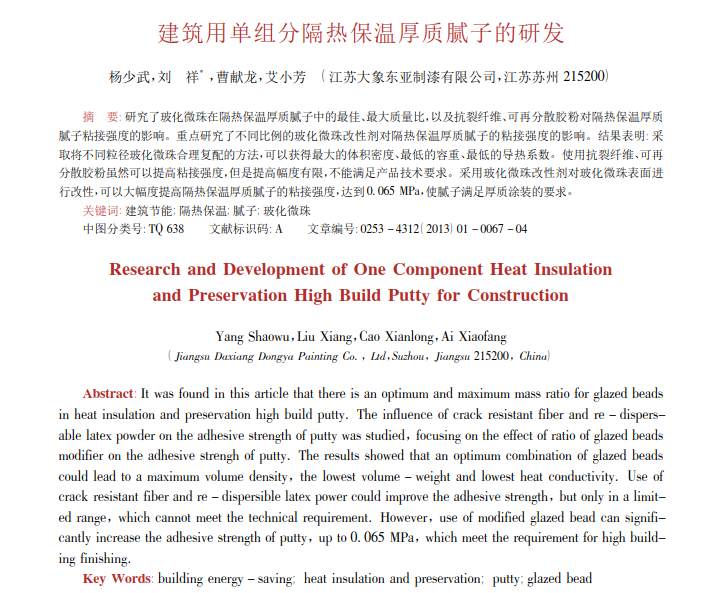

杨少武、刘祥、曹献龙、艾小芳
（江苏大象东亚制漆有限公司，江苏苏州 ）

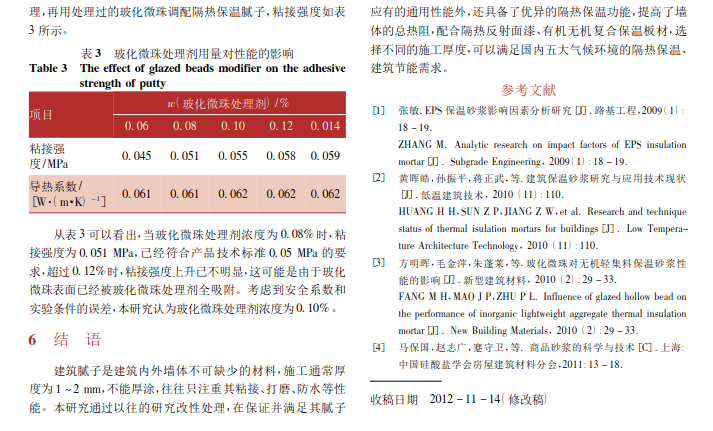

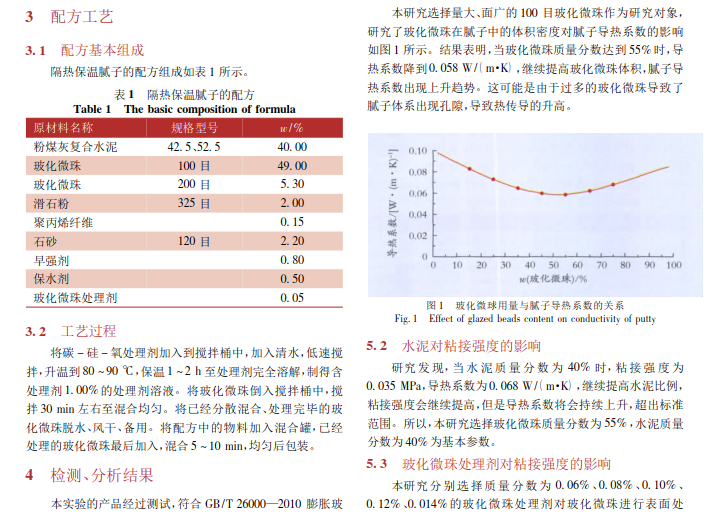

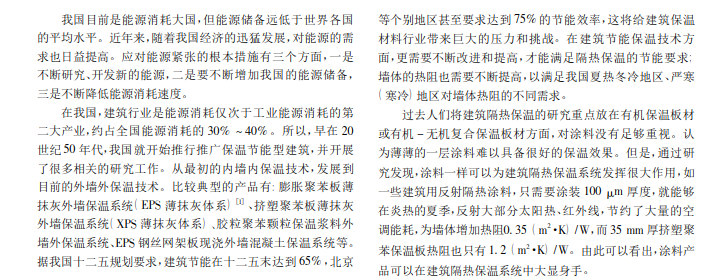

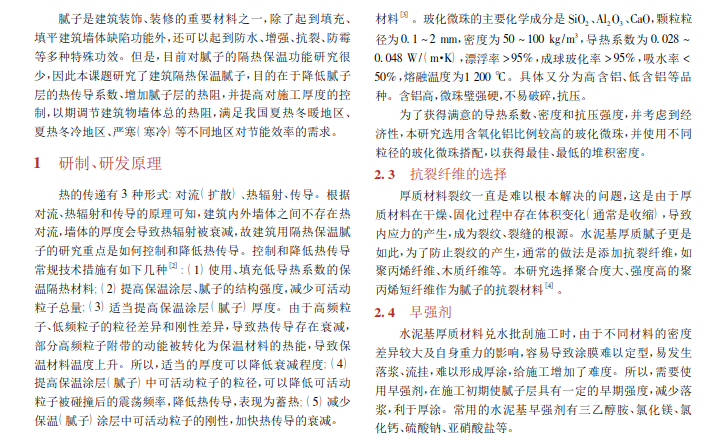

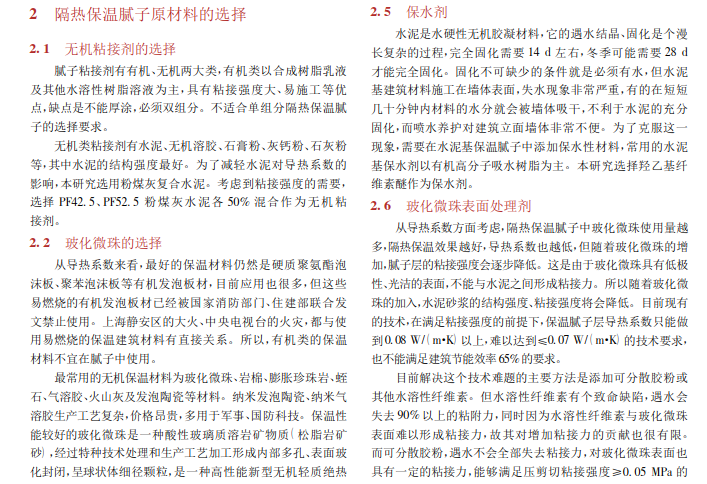

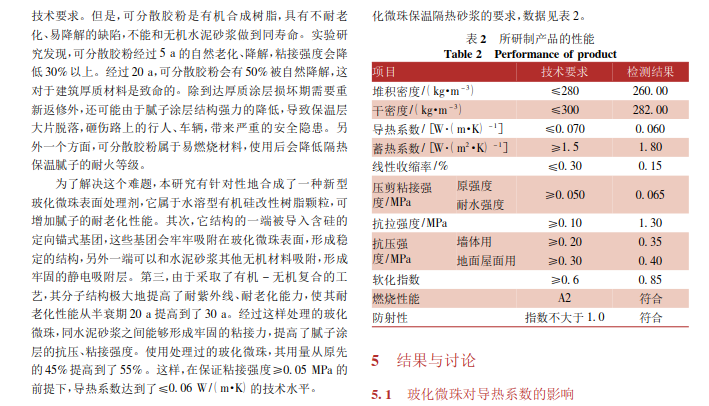

摘要：研究了玻化微珠在隔热保温厚质腻子中的最佳、最大质量比，以及抗裂纤维、可再分散胶粉对隔热保温厚质腻子粘接强度的影响。重点研究了不同比例的玻化微珠改性剂对隔热保温厚质腻子粘接强度的影响。结果表明：采取将不同粒径玻化微珠合理复配的方法，可以获得最大的体积密度、最低的容重、最低的导热系数。使用抗裂纤维、可再生分散胶粉虽然可以提高粘接强度，但是提高幅度有限，不能满足产品技术要求。采用玻化微珠改性剂对玻化微珠表面进行改性，可以大幅度提高隔热保温厚质腻子的粘接强度，达到0.065MPa，使腻子满足厚质涂装的要求。
发表于2013年1月《涂料工业》，第43卷第1期
(0)
