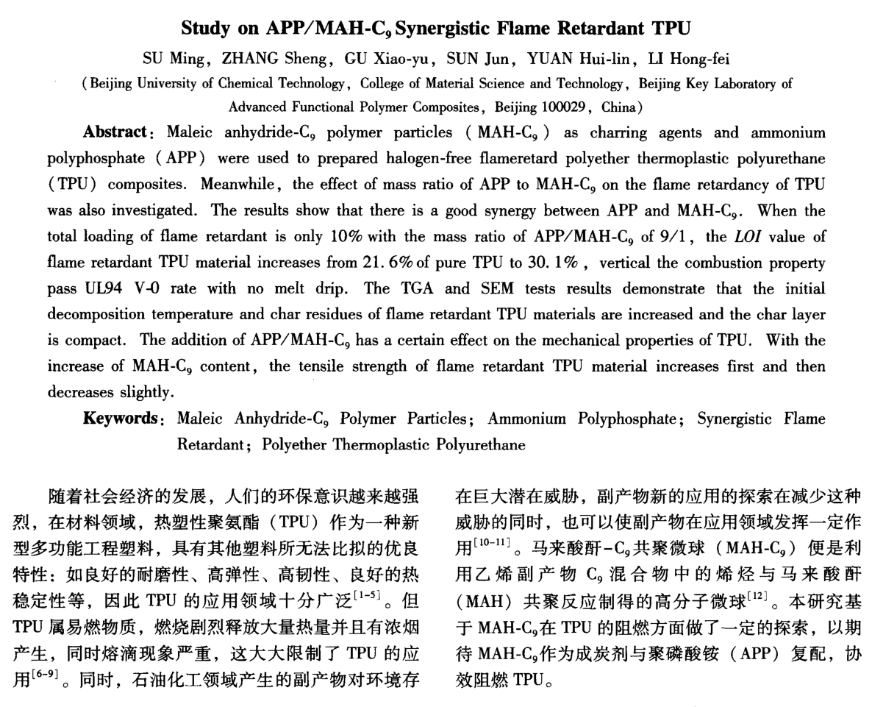

APP/MAH-C_9协效阻燃聚醚型TPU的研究

苏明  张胜  谷晓昱  孙军  苑会林  李洪飞

北京化工大学材料科学与工程学院先进功能高分子复合材料北京市重点实验室

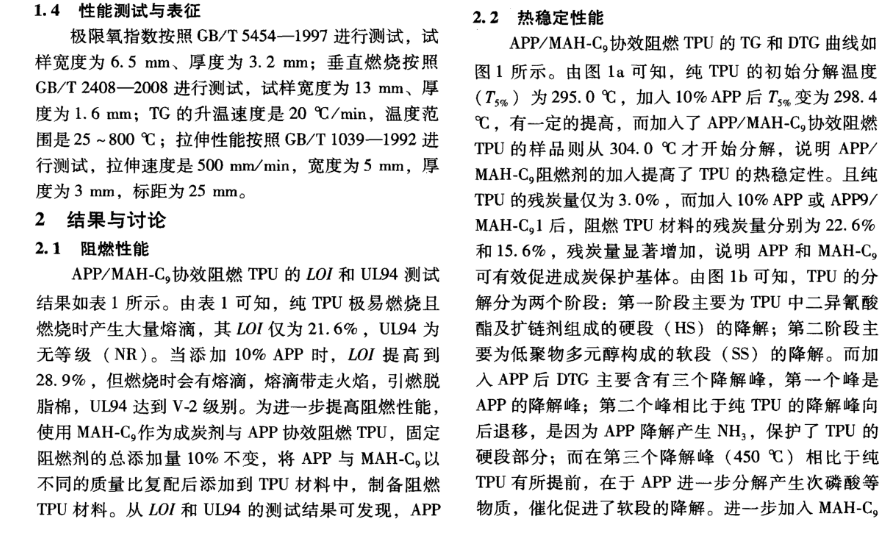

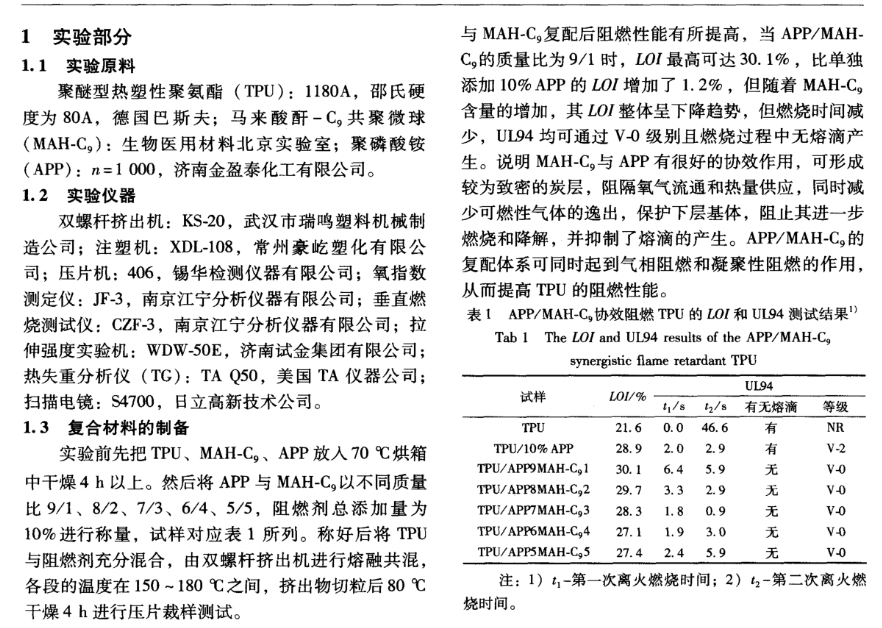

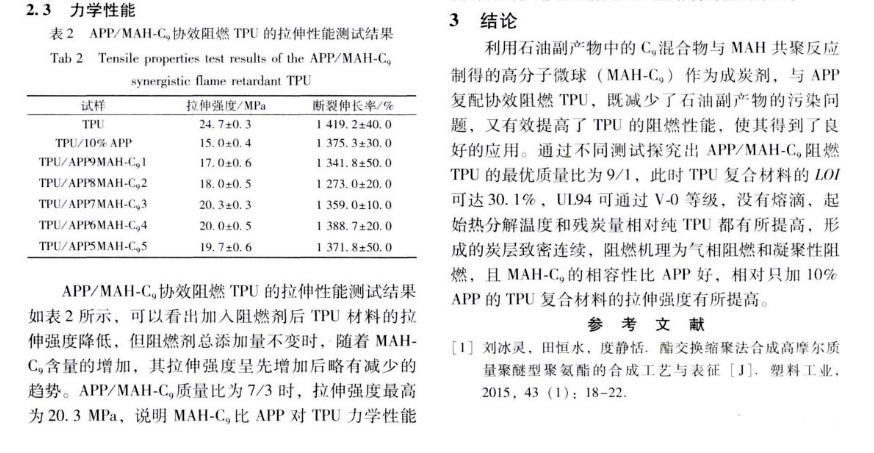

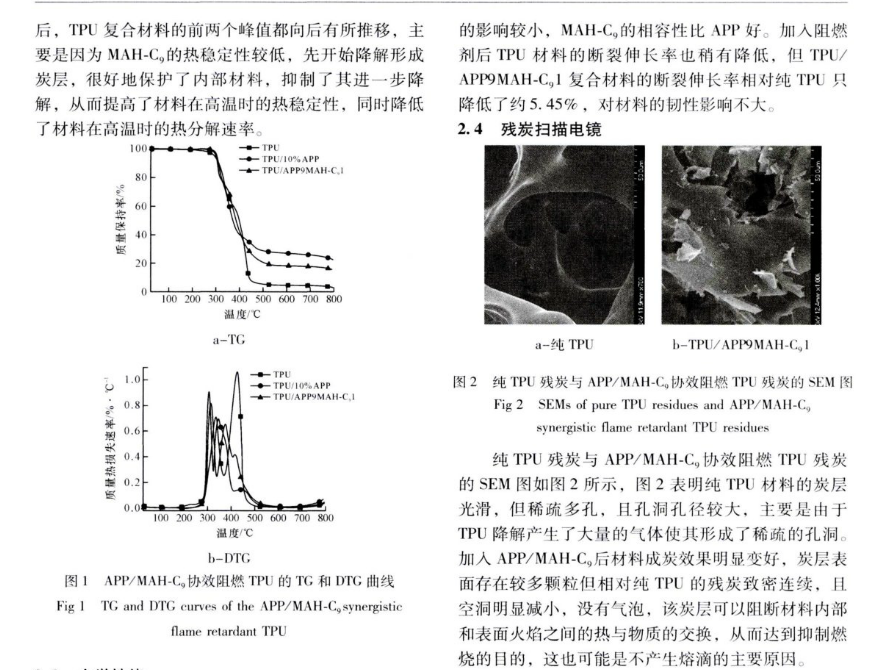

摘要：以马来酸酐-C₉共聚微球(MAH-C₉)作为成炭剂,与聚磷酸铵(APP)复配后制备无卤阻燃聚醚型热塑性聚氨酯(TPU)复合材料,并探究APP与MAH-C₉不同的质量比对TPU材料性能的影响。结果表明,APP与MAHC₉之间有很好的协效作用,当APP/MAH-C₉的质量比为9/1,阻燃剂的总添加量为10%时,阻燃TPU材料的极限氧指数(LOI)可从纯TPU的21. 6%提升到30. 1%,垂直燃烧测试可通过UL94 V-0等级,没有熔滴。热失重分析(TG)和扫描电镜(SEM)测试结果表示阻燃TPU材料的起始热分解温度和残炭量都有所提高,且炭层致密。APP与MAHC₉的加入对TPU的力学性能有一定的影响,随着MAH-C₉含量的增加,阻燃TPU材料的拉伸强度先增加后略有减小。

关键词：马来酸酐-C9共聚微球;聚磷酸铵；协效阻燃；聚醚型热塑性聚氨酯

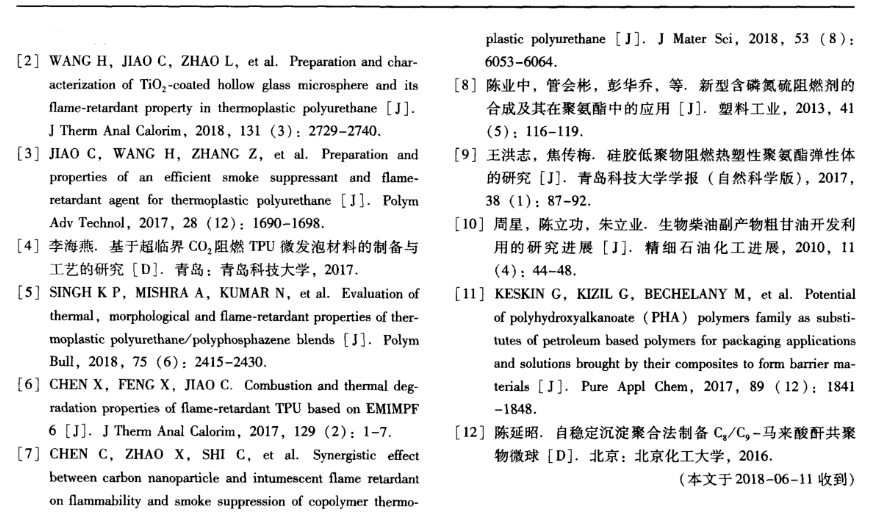

文章发表于《塑料工业》 2018年09期，转载仅供科学普及和知识分享，如有侵权请联系管理员进行删除。
