硬脂酸锌的特性及其在木器涂料中的应用

硬脂酸锌作为一种功能助剂广泛应用于涂料、塑料、石化等多个行业，随着应用技术的提高，客户的需求多样性，传统的助剂也不断推陈出新。优良的硬脂酸锌易分散，透明度好，不稳泡，打磨性突出，具有一定的触变性，分散性佳等特点。

硬脂酸锌是白色粉末、片状或细颗粒(工业品)，不溶于水，溶于热的乙醇、苯、甲苯等有机溶剂,遇强酸分解为硬脂酸和相应的盐。

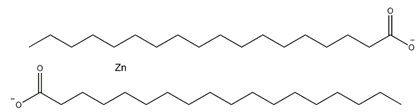

结构式

分子式            [CH₃(CH₂)₁₆COO]₂Zn(纯品) （工业品为C12-C18锌盐）

相对分子量      632.33

密度                1.095g/cm³

熔点                 118-125℃

可以应用在橡胶、涂料、化妆品、PVC、树脂、医药等领域。由于其绿色无毒环保的特性，硬脂酸锌的总体需求量将呈向上趋势；加工制造过程则向精细化智能化方向发展；同时根据客户需求提供订制产品实现差异化功能化。

粉体硬脂酸锌在木器漆中应用

硬脂酸锌在木器漆中的作用主要是改善木器漆打磨性、赋予底漆一定的触变性和防沉性、改善底漆的填充性，耐黄性能以及吸油量的大小。

硬脂酸锌在硝基漆（NC）的应用

由于硝基漆的成膜物质主要为硝酸纤维素（硝化棉），醇酸树脂，属于自干型涂料。特点：干速快，由于硝化棉分子量大，固含低，对粉体填料湿性较差。

推荐用量：硬脂酸锌在硝基漆中的添加量比较少，一般加0.1-0.5%之间，如果量过大，会影响硝基漆的附着力和透明度。

硬脂酸锌粉在PU中的应用

PU漆的成膜树脂主要是聚氨酯树脂和聚异氰酸酯（固化剂），交联反应成膜。

推荐用量：PU底漆固含量高，对粉体润湿性较好，因此在PU底漆的合适添加量为3%-7%。（如果在PU底漆中的添加量过大，也会影响漆膜的附着力和透明度等，相溶性不好，严重时会造成漆膜发白和发花的现象。）

硬脂酸锌在PE漆中的应用

PE漆的成膜主要有不饱和聚酯和单体交联剂，促进剂（蓝水），硬化剂（白水）反应。

PE底漆最大的优点是硬度非常好，丰满度比PU底漆也好些。

推荐用量：PE底漆固含量高，对粉体润湿性较好，因此在PE底漆的合适添加量为3%-7%（如果在PE底漆中的添加量过大，也会影响漆膜的附着力和透明度等，相溶性不好，严重时会造成漆膜发白和发花的现象。）

硬脂酸锌在UV中的应用

UV漆的成膜主要是有环氧树脂和单体，引发剂，通过紫外线灯照射固化。

UV底漆固含量高硬度好，硬脂酸锌在UV底漆中易稳泡，通常用在棍涂体系比较好，添加量少，一般淋涂体系不能用

所以硬脂酸锌在UV漆中比较少应用，它影响漆的附着力非常大。

硬脂酸锌不能用在AC漆中。主要原因是AC漆成膜主要酚醛树脂和脲醛树脂，通过酸固化催化作用反应的，对甲苯磺酸为强酸，会将硬脂酸锌分解分离，加到AC漆中干得非常慢或者不干。

硬脂酸锌在涂料中关键性能

优良的硬脂酸锌易分散，透明度好，不稳泡，打磨性突出，具有一定的触变性等特点。

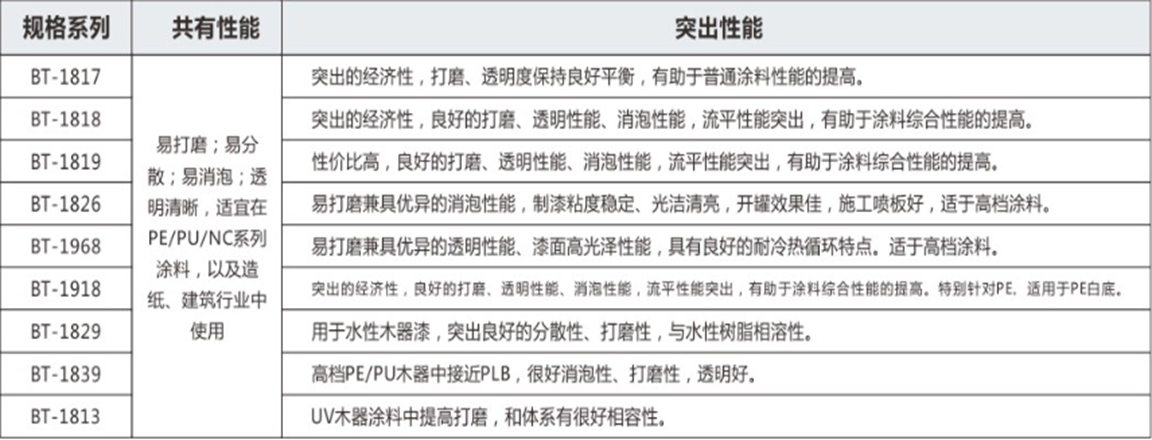

华明泰粉体硬脂酸锌产品规格性能

包装储运

硬脂酸锌粉体应储存室内（4-40℃）条件下，避免雨淋及暴晒；产品采用20kg多层纸袋或塑编袋包装。

注意事项

产品在不取用时，不要敞口放置；产品经过长时间叠压储存后可能出现结团现象，使用前请分散均匀；建议添加量底漆涂料量的3-6%，使用时配合少量润湿剂、消泡剂效果更佳。

水性硬脂酸锌在木器漆中应用

水性硬脂酸锌在木器漆主要作用是改善底漆打磨性、改善底漆防水性及填充性。

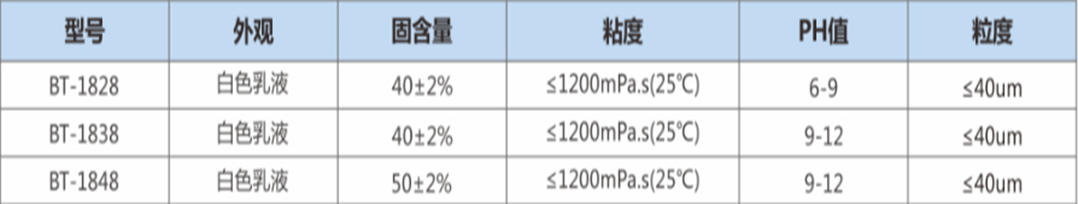

华明泰水性硬脂酸锌型号性能

包装储运

水性硬脂酸锌乳液应储存室内（4-40℃）条件下，避免冻结及暴晒；产品采用50L、120L、及1000L塑料桶包装；

注意事项

产品在不取用时，不要敞口放置；产品经过长时间储存后可能出现分层或结皮现象，使用前请搅拌均匀；建议添加量底漆涂料量的2-4%，使用时在分散末端加入，使用时低速分散，配合少量消泡剂效果更佳。

更详细的硬脂酸锌在木器涂料中的应用解决方案，可点击链接观看课程：硬脂酸锌在水性、油性木器涂料中的应用
