镜面银/电镀银树脂的应用方向不同基材上应用
一、塑胶底材
1、ABS底，一般电镀银树脂在ABS上附着都很好，但罩光PU、UV或者别的清漆后存在掉漆问题以及丧失原有金属质感。
解决办法：
（1）掉漆问题：
A、添加功能辅助助剂，提升对底材的附着，（例如：广州致辉的EDL-CR200）添加量为5%-10%。
B、添加功能辅助树脂，提高体系的整体固含，从而进一步提升对底材的附着，（例如：广州致辉EDL-7040）添加量为5%-10%。
C、科学合理使用溶剂，通过少量强溶剂对基材的轻度咬蚀来增进附着。
（2）丧失原有金属感：
A、添加功能辅助助剂提升电镀银树脂的耐溶剂性，添加5%-10%。
B、细致的筛选合适的PU、UV树脂，收缩比不宜过大，以免树脂及溶剂渗透电镀银底漆。
C、对于UV罩光，适当调弱罩光清漆单体及搭配溶剂溶解性。
2、PC底
一般电镀银树脂对PC底材几乎没有附着，所以，大家都选择打一层热塑性丙烯酸底，电镀银树脂做中涂，最后再以清漆罩光，其实完全没有必要做三涂。如何两涂搞定：
（1）、首先，我们可以对电镀银树脂进行增塑改性，保证其对PC有很好的附着力，同时漆膜不宜过软。（这对于增塑的树脂的选择相当有考究）
（2）、确保增塑改性的功能树脂与罩光PU、UV树脂有极好相溶性，能够连接底和面。
（3）、如果罩光PU，适度把电镀银树脂软化，以便PU面能与电镀银树脂更好的结合。
（4）、如果罩光UV，适度的选择低官能团UV单体，使得UV面的交联密度、硬度不要过高
二、五金：
电镀银树脂在五金底材上基本都没有附着力，但通过对电镀银树脂进行改性后可以做到对金属有很好的附着力（会损失一定的金属感），搭配固化剂后更能提升体系的耐化性，能够耐丙酮擦拭50次，并且可耐酸、耐碱、耐盐物、耐水煮。
（1）马口铁、不锈钢、铜，锌合金可以进行PE改性.
（2）铝合金、镁合金可以进行PU改性。
三、玻璃
电镀银树脂在玻璃上一般都存在附着力不好的问题，但通过对其改性，可以做到非常优异的结合力，另外通过搭配固化剂，可以使漆膜具有很好层间结合性以及耐化性（常见于钢化玻璃、彩晶玻璃、陶瓷玻璃、普通玻璃等）。
（1）对基材附着，解决附着力问题可以添功能型树脂
（2）耐化性，解决耐水煮，耐溶剂问题可以搭配固化剂
（3）层间附着，解决面漆与电镀银树脂层的层间问题，可以用层间附着力促进剂，

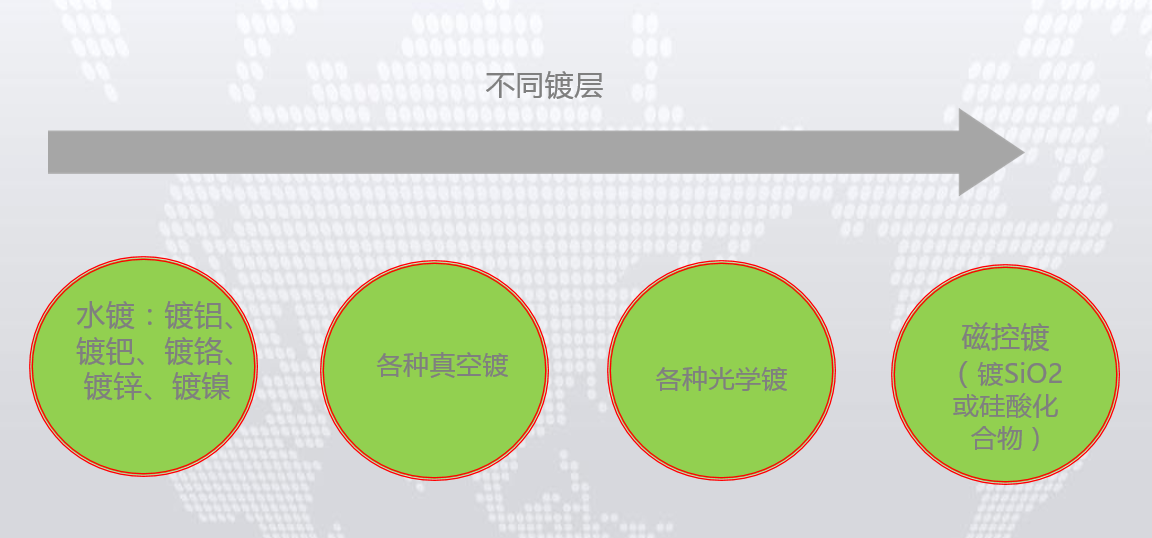

在不同镀膜层上的应用。
不同底漆上的应用
1、热塑性丙烯酸底
常见于不平整的底材或者难附着的底材，不平整底材通过打底，有助于电镀银树脂更好的流平，难附着底材打底有助于电镀银树脂的附着以及更好的罩光，最常见PC、PP底材打底，另外，有些特殊底材,比如PS、未处理过的PMMA，由于对溶剂耐受性很差，通常通过打底来实现后续的涂装工艺。
2、PU底
A、难附着特殊塑胶NY(常见于塑胶卡扣)、TPU（常见于手机护套），通过打底使得电镀银树脂能附着上去；
B、膨胀发泡胶EVA、特殊的PVC鞋材：通过打底使电镀银能附着上去；
3、UV底
A、PET膜上涂布UV胶水，然后在UV胶水上涂布电镀银（常见广告牌，电影投屏涂布）；
B、UV转印胶上面整版印刷镜面银（常见于拉丝纹UV光刻玻璃整版印刷）；
4、在金属底材上打一层氨基清漆，电镀银树脂做中涂，最后再罩一层清漆保护，这样有利于更好的银排，如果不打底，直接上电镀银层，完全没有附着，即使有附着力（通过改性实现）银排也会很差。
5、环氧粉末底
常见于汽车轮轱漆，通过环氧粉末底确保对铝合金附着，中涂通过电镀银树脂对银粉排列好来实现很好金属质感，最后罩氨基漆保护银粉层。
电镀银树脂镜面银树脂分类及特点
热塑改性丙烯酸型
优点：
（1）对常见的塑胶对有优异的附着力；
（2）通用性广；
（3）与很多树脂层间结合力好。
缺点：
（1）银粉排列一般；
（2）成膜后漆膜硬度低
醛酮型
优点：
（1）可耐200℃以上高温不黄变；
（2）银排比较好；
（3）对很多基材都有很好的附着力。
缺点：
（1）分子量不是很大，粘度相对较低，有些工艺应用受限制；
（2）与很多其它树脂层间附着不好做。
PE/PU型
优点：
（1）树脂光泽度、丰满度高。
（2）对基材无论是塑胶、五金、玻璃附着力都非常优异。
（3）通用性广，适合于做贴合注塑工艺。
缺点：
（1）银排一般；
（2）漆膜较软，不耐溶剂。
（3）搭配HDI/TDI、XDI固化剂使用，只有一定使用实效性。
高羟值羟基丙烯酸型
优点：
（1）成膜后的漆膜，硬度高，耐化性。
（2）对塑胶、五金、玻璃附着力好。
（3）可自交联亦可通过加固化剂交联
缺点：
（1）银粉排列一般。
（2）与其他树脂层间结合性不好做。
高羟值羟基丙烯酸型
优点：
（1）成膜后的漆膜，硬度高，耐化性。
（2）对塑胶、五金、玻璃附着力好。
（3）可自交联亦可通过加固化剂交联
缺点：
（1）银粉排列一般。
（2）与其他树脂层间结合性不好做。
CAB/NC等纤维素型
优点：
（1）对银粉排列好，金属感强。
（2）流平性好。
（3）分子量大，粘度高，固含低。
（4）与许多树脂都能混溶（相溶性好）。
缺点：
（1）对塑胶、五金、玻璃附着力不好。
（2）干燥速度过快。
（3）成膜后漆膜过脆。
针对不同基材和底涂层的不同特点，致辉精化都有专业的解决方案，并搭配致辉配套固化剂产品，能够实现最终的效果。
(0)
