气动双隔膜泵的工作原理和如何判断隔膜泵密封性与性能是否优质

浅谈气动双隔膜泵的原理:

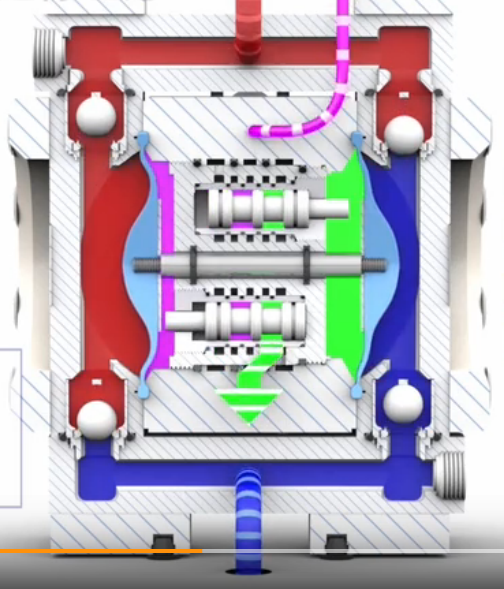

气动双隔膜泵工作原理是在双隔膜泵的两个对称工作腔中,各装有一块或两块有弹性的隔膜,连杆将两块隔膜结成一体,压缩空气从泵的进气接头进入中间体后,推动两个工作腔内的隔膜,驱动连杆联结的隔膜同步运动。


与此同时,另一工作腔中的气体则从其隔膜的背面排出泵外。

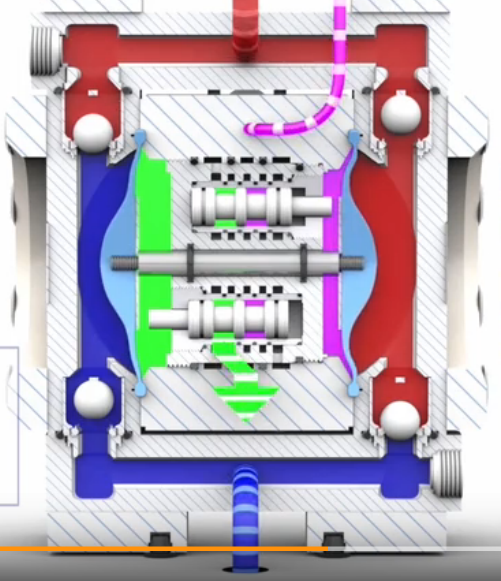

当活塞达到行程终点,配气阀机构则自动的将压缩空气引入另一工作腔,推动隔膜朝反向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置两个单向球阀,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替的开启和关闭,从而使液体连续的吸入和排出

与其他气动双隔膜泵最明显的不同在于配气阀结构。气动双隔膜泵配气阀结构取消了传统的“O"型环和柱型阀结构的配气阀。采用三先导式,消除了阀死点和泵停机现象。提供了正确可靠的换向信号来避免停机和更快换向使泵具有更大的流量,提供了输送性能使脉冲更小,流动更稳。


气动双隔膜泵设计简单,高可靠的空气换向阀,能保证不停机而发生昂贵的停工费用,所有空气阀部件可在不拆开流体部分的情况下进行更换。铝质部件经特殊处理能抵御不洁空气造成腐蚀换向阀中塑料材质的滑块紧固耐用,不易损坏,无需润滑,保证气路申通,换向灵活。

 如何判断优质气动双隔膜泵的方法:

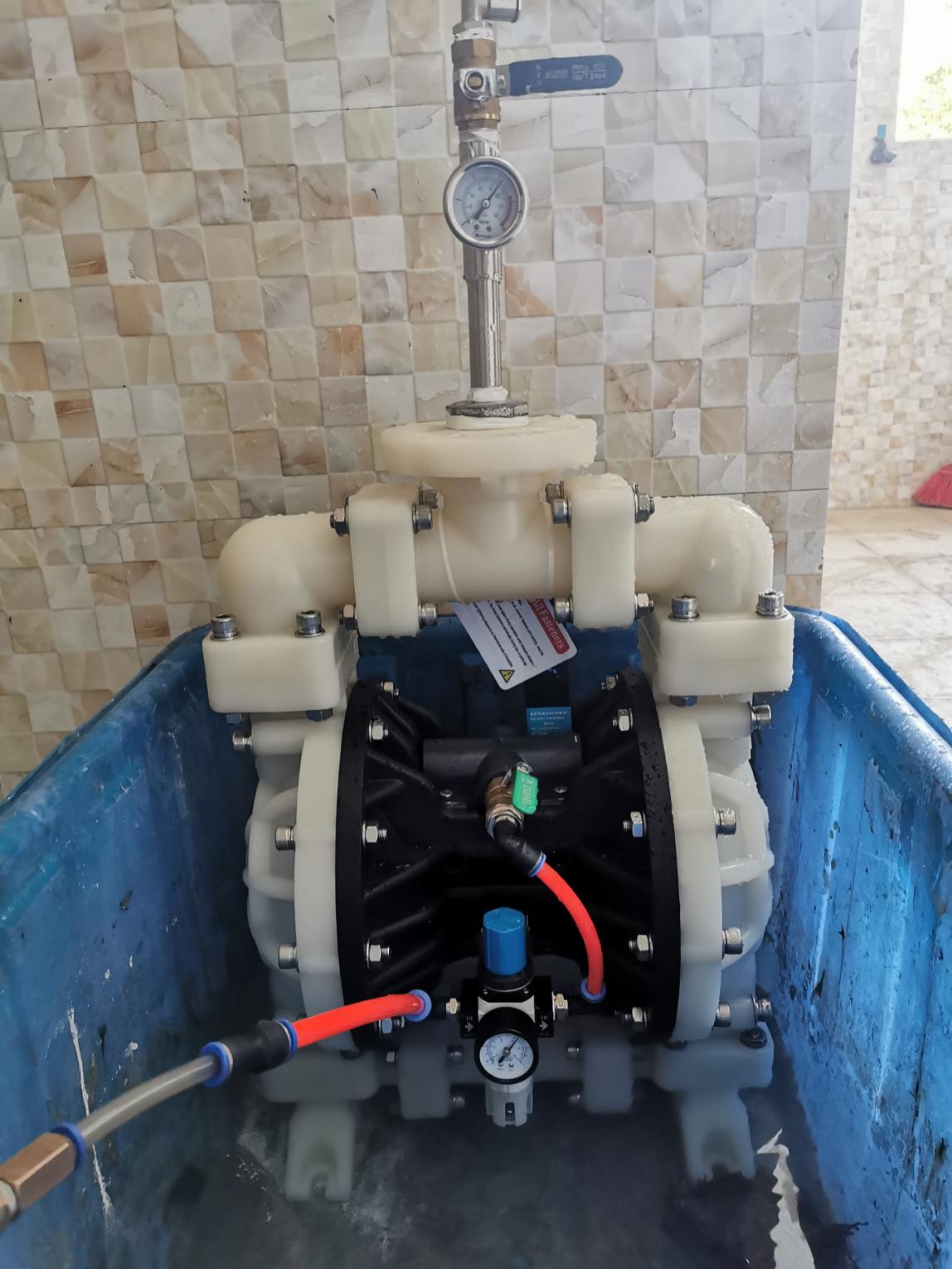

如图:


启动隔膜泵先抽入水,然后堵住上面的出料口,安装上压力表,进气口端装上压力表,再启动隔膜泵,在出料口堵住腔体充满水的情况下,进气口端的压力与出料口的压力的数值是保持一致的。这样就能判定气动隔膜泵密封无渗漏。要是两个压力数值显示不一致,那么气动隔膜泵就存在着密封性不好,有漏气的地方。这就是通过气压来检测气动隔膜泵的密封性与性能是否优质。
