防水涂料作为一种液态防水材料，广泛应用于民用建筑、道桥、家装防水工程等领域，具有防水效果好、环保等优点，然而由于其常温下呈液态，对运输、存放、及施工条件要求较为苛刻，今天来说一下在夏季防水涂料常见问题及解决方案。
一、聚氨酯防水涂料常见问题及解决方案

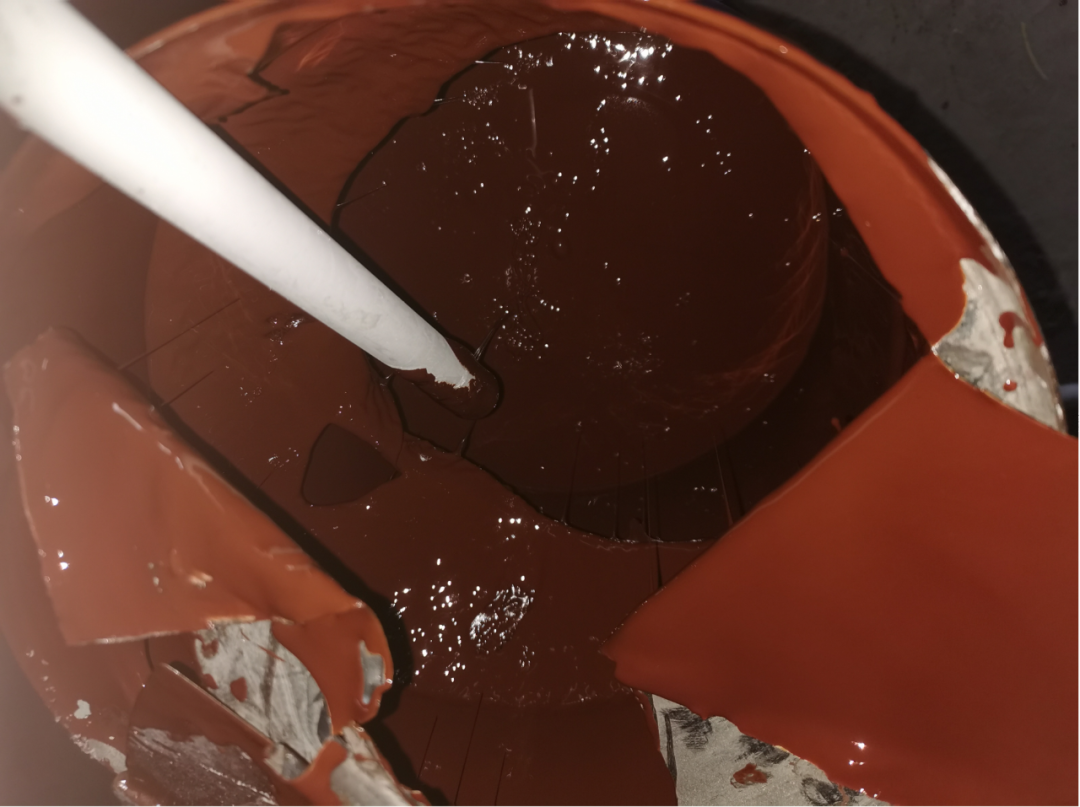

1、单组分聚氨酯防水涂料夏季室外放置出现变稠和结块现象
原因分析
单组分聚氨酯防水涂料属于湿气固化材料，在装卸和运输过程中，颠簸和碰撞可能导致包装破损，密封不严实。夏季温度高，雨水多，若露天存放，包装淋雨或遇潮湿环境时，水汽进入包装内和材料逐渐发生聚合反应，同时因夏季气温高导致反应加剧，出现涂料结皮、黏度增大甚至结块，严重时整桶涂料凝固无法使用。
解决措施
① 依据GB/T 19250-2013聚氨酯防水涂料标准中贮存和运输要求：“材料在贮存运输过程中应避免日晒雨淋，贮存温度为5℃~40℃”。
② 建议篷布遮盖或室内存放，材料进场后在保质期内使用完。
2、双组分聚氨酯、单组分聚氨酯涂料施工后干燥时间长或不干燥
原因分析
① 双组分聚氨酯未严格按照使用说明书的配比使用，导致局部-NCO不足或缺少固化扩链剂，固化无强度甚至无法固化。② 若在双组分聚氨酯施工时添加含有活泼Ｈ＋的稀释剂，则会消耗掉涂料中游离-NCO活性基团，双组分甲料无法与乙料中的固化成分反应成膜，单组分施工时添加含有活泼Ｈ＋的稀释剂，涂料无法与水汽反应成膜，导致涂料不干。③ 稀释剂添加量太大，稀释剂挥发慢，导致无法成膜。
解决措施
① 双组分涂料要求严格按照产品配比称量，使用电动搅拌机搅拌3-5分钟，混合均匀后使用。雨水情双组分聚氨酯防水涂料，一桶甲料倒入一桶乙料中，配比准确，免称量。
② 不建议额外向聚氨酯防水涂料添加稀释剂，如根据实际工况必须添加稀释剂时，添加公司推荐型号，并且先小面积添加涂刷，能正常成膜后，再大面积使用。此外，稀释剂添加量不超过涂料总重量的5%。
二、水泥基渗透结晶防水涂料常见问题及解决方案
1、水泥基渗透结晶起砂、起壳
原因分析
① 基层未处理，有浮灰、浮砂，油污等情况，直接涂刷造成涂层与基层脱落起壳。② 施工前未进行基层润湿处理，基层呈干燥缺水状态，直接涂刷造成涂层与基层脱落起壳。③ 未按照要求比例配置浆料，水加过多，造成与基层脱壳。④ 未按照养护要求进行养护，造成涂料起砂。
解决措施
① 基层应处理为无浮灰、浮砂、无油污，必要时用钢刷打磨基层去除浮浆、浮沙，后用高压水冲洗基层；
② 施工前对施工基层进行喷水润湿，达到基层充分浸透但无明水状态。
③ 按照产品要求比例配置浆料，水不可加过多，并使用电动搅拌机充分搅拌均匀。
④ 当涂层固化至指触表层变硬时开始养护，须养护2~3天，使用雾状水进行喷洒养护，严禁使用柱状水流冲刷。
文章原值：雨水情
(0)
