自行车水性涂装开发导入过程遇到的主要问题

作者：捷安特（中 国）有限公司 工程技术部：戴吉柱

1 问题点：底漆/专用底漆柔韧性差，易爆漆

改善方案：

1.更换水性密着剂增强效果，改善对铝/铁的附着力

2.缩小氨基比例加强漆膜反应的柔韧性

3.增加树脂量，微调树脂与色粉的比例，提升耐冲击性能

2 问题点：底漆车架砂布带大面积研磨后重喷润湿不良

改善方案：

1.加入消光粉，增加硬度，改善打磨性

2.增加润湿剂、流平剂的用量，改善喷涂流平润湿效果

3 问题点：水性面漆湿喷湿浮色异常

现状：涂装底漆车架因外观不良问题研磨，研磨局部修补湿噴湿，底漆色会浮上来，导致颜色不均匀。

改善方向:开发专用的修补底漆

1. 改善挥发速率，从而改善修补后湿膜的表干速度

2. 增加填料可以改善湿膜的实干，表干速度

4 问题点：焊道处易遮盖不住，靠手工多补容易流垂

改善方向：

1.增加色浓度，提升遮盖力

2.加入抗流挂助剂

3.加入快干助溶剂，改善水的挥发速度

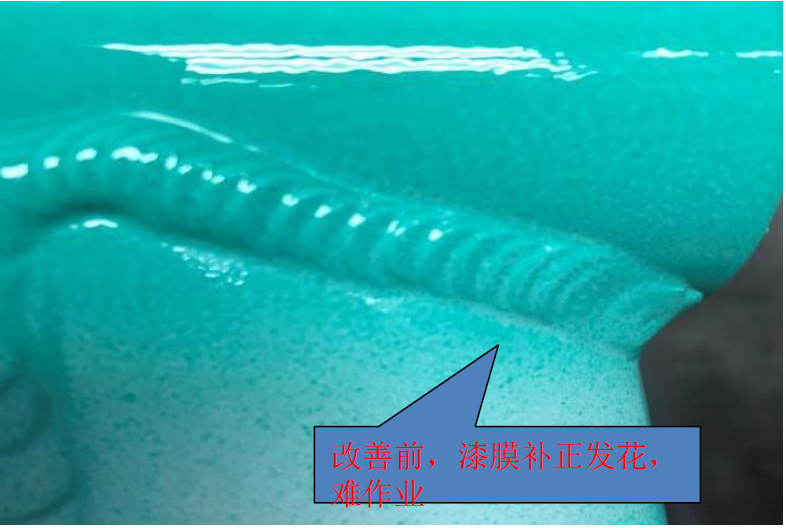

问题点：部分颜色补正发花，难作业

改善方案：提高涂料固含，增强色浓度提高涂料遮盖性，提高润湿分散剂量、改善手工喷涂发花

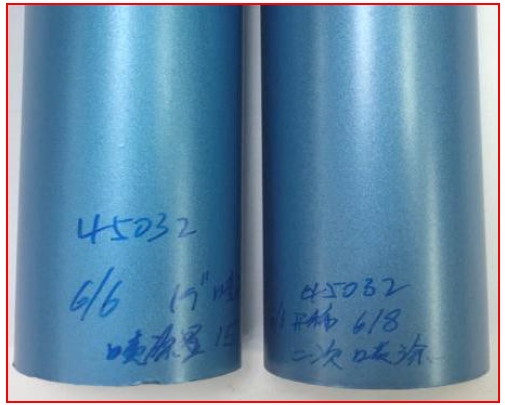

问题点：珠银粉漆放置颜色发生变化，导致喷涂色差

当天开稀后喷涂与放置2天后再喷对比 颜色偏浅、少蓝

当天开稀后喷涂与放置4天后再喷对比颜色偏浅、少蓝

原漆放置4天后再开稀喷涂对比 颜色偏浅

问题点：消光清漆包材痕迹及出现起泡情况

异常一：消光金油包材痕迹

异常二：消光金油发白起泡

改善方案：

调整氨基反应活性，改善涂膜反应交联密度，换密着剂，增加反应后涂膜层间附着力

改善前消光金油泡水20小时出现细小白点

改善后消光金油泡水96小时无起白点

（本文节选自2020年水性技术年会大会交流内容）
