文/林轶韬，刘建群，许东伟，高伟强
（1. 广东工业大学机电工程学院；2. 佛山智昂科技有限公司）
摘要：针对国内铝型材静电喷涂生产线自动化程度不高的问题，开发了一套自动化生产线控制系统。搭建了基于工控机、PLC(可编程逻辑控制器)、CAN(控制器局域网)模块与喷枪从站的控制系统硬件平台，并以PLC为下位机，实现了生产线自动运行、传感器信息采集、逻辑控制等功能，同时以工控机为上位机，设计了上位机与CAN模块和PLC的通信软件，完成了喷涂参数设置、喷枪从站控制、人机交互等功能的开发，最后在企业进行了实际应用。结果表明，该生产线控制系统能长时间稳定运行，实现了铝型材静电喷涂的自动化加工，提高了企业的生产效率。
关键词：铝型材；静电喷涂；自动化生产线；控制系统
Development of a control system for electrostatic powder spraying line of aluminum profiles
LIN Yitao, LIU Jianqun, XU Dongwei, GAO Weiqiang
(1. School of Electromechanical Engineering, Guangdong University of Technology; 2. Foshan Zhiang TechnologyCo., Ltd.)
Abstract: Aiming at the problem that the domestic aluminum profile electrostatic powder spraying production lines arenot highly automated, an automatic control system was developed. The hardware platform was designed based on the industrial computer, PLC (programmable logic controller), CAN (controller area network) module, and electrostatic powder spraying controller. PLC was used as a lower computer to realize several functions such as the automatic operation of the production line, collection of sensor information, and logic control, while the industrial computer was used as an upper computer. The communication software between the upper computer and CAN module and between the upper computer and PLC was designed, realizing the setting of spraying parameters, control of the electrostatic powder spraying controller, human-machine interaction, and other functions. The application ofthe control system in a plant showed that the control system could work stably for a long time, realize the automatic electrostatic powder spraying of aluminum profiles, and improve the production efficiency.
Keywords: aluminum profile; electrostatic powder spraying; automatic production line; control system
0 前言
随着制造业的不断发展，企业在生产中对铝型材的要求越来越高[1]，不仅要求型材能防锈防蚀，还要求型材表面有足够的硬度和耐磨性[2]，这就需要对型材表面进行处理。传统的处理方式是空气喷涂，而随着现代喷涂技术的发展，效率更高、喷涂质量更好、更环保的静电粉末喷涂正逐步取而代之[3]。静电喷涂的原理是静电场对电荷的作用[4]：将工件接地作为阳极，喷枪作为阴极，即在喷枪上施加负电压，令喷枪与工件之间形成静电场，粉末从喷枪喷出时带上负电荷，在电场力的作用下附着在工件上而形成均匀的薄膜[5]，多余的粉末通过回收系统回收。其效率高，经济效益好，对环境也很友好[6]。
采用自动化生产线进行铝型材的静电喷涂加工可以显著提高粉末的利用率和生产效率。国内部分高校和企业设计了基于编码器和PLC ( Programm-able Logic Controller，可编程逻辑控制器)的自动喷涂生产线[7-8]，能实现生产线的半自动喷涂，但很多操作仍需人工完成，喷枪参数调整很繁琐，人机界面比较简陋，不够方便、友好。国外进口的喷涂生产线虽自动化程度高，但购买和维护成本不低，不适用于对成本敏感的中小型企业。
根据铝型材静电喷涂的特点和企业的实际需求，设计和开发了一套铝型材静电喷涂生产线控制系统，能方便快捷地在生产线上对喷枪的喷涂参数进行调整，实现喷枪的自动喷涂控制，有效降低了企业的人力和物力成本，解决了国内中小型铝型材加工企业生产线自动化程度不高的问题。
1 硬件架构
如图1所示，该系统主要由研华PPC -3120S工控机、意普兴ESN 14810 L1N0-S光幕传感器、欧姆龙E6B2 -CWZ6C旋转编码器、西门子S7-200 Smart PLC、广成科技GCAN -202模块和汉哲涂装Milepost喷枪从站等组成。
PLC、CAN (Controller Area Network，控制器局域网)模块、工控机均通过以太网与交换机连接，实现数据的传输与交换。光幕传感器、旋转编码器与PLC相连，输出信号到PLC。上位机软件安装在工控机上，通过TCP协议读取PLC寄存器数据，由程序处理后经过CAN模块1将喷涂参数发送给各喷枪从站，每个喷枪从站连接一把喷枪。由于现场干扰较大，因此引入CAN模块2，当最后一个从站接收到数据后，由软件读取CAN模块2的数据并与CAN模块1发送的数据同步比对，进行纠错。
2 PLC控制系统的设计
PLC是编码器、光幕传感器与工控机之间的桥梁，承担着传递信号和处理信息的任务[9]。为了满足生产线的工作流程和自动化的控制要求，PLC控制系统设计包括生产线布局、PLC控制逻辑、PLC程序流程3个方面。
2.1生产线布局

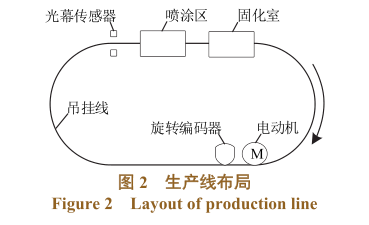

合适的生产线布局是满足PLC控制系统设计的关键。如图2所示，铝型材固定在由电动机驱动的吊挂线上，光幕传感器用于检测工件的位置，由于喷涂区内粉尘较大，传感器安装在喷涂区之外。控制系统通过旋转编码器的脉冲信号和光幕传感器的电平信号对工件进行位置控制，由PLC程序和上位机软件程序进行开关枪判断，工件喷涂后进入固化室固化处理[10]。
2.2 PLC控制逻辑

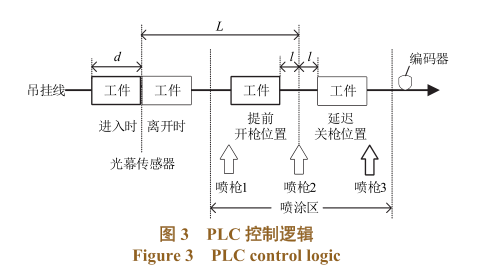

为了确保铝型材表面涂层厚度均匀，需要在铝型材到达喷枪前一定距离就开启喷枪，在离开喷枪后一定距离才关闭喷枪，所以在PLC上对提前开枪和延迟关枪的时机进行设计。如图3所示，喷枪设置在喷涂区里，工件宽度为d，喷枪2到光幕传感器的距离为L，预先设置的提前开枪和延迟关枪距离均为l。
当工件在吊挂线上运行至其前沿接触到光幕传感器时，PLC记录下此时编码器的脉冲数值，当工件整体离开光幕时，PLC再次记录下此时编码器的数值。以喷枪2为例，经过(L–l–d)的距离后，喷枪2开枪提前喷涂；再走过(2l+d)的距离后喷枪2关枪。为了提高喷涂效率，可根据实际生产需要，在喷涂区同侧或两侧交错设置多把喷枪，同时在PLC程序上写入多把喷枪的子程序，上位机读取每把喷枪的开枪标志位寄存器状态即可判断喷枪的开关枪。
2.3 PLC程序流程
PLC的输入信号有光幕传感器(输入电平信号)，旋转编码器(输入脉冲信号)以及急停、启动、暂停按钮(输入IO数字信号，24V)；输出信号为启动、关闭喷枪信号。控制系统开始运行后，上位机软件读取位置参数文件，将各参数写入PLC的相应寄存器中，第一把喷枪的位置寄存器地址为VD0，提前值寄存器为VD4，延迟值寄存器为VD8，开枪标志位寄存器为V1500.0，第二把喷枪的位置参数寄存器地址分别为VD12、VD16、VD20、V1500.1，以此类推，最多支持60把喷枪的参数设置。光幕传感器输入为I0.6，编码器数值的寄存器为VD1620。

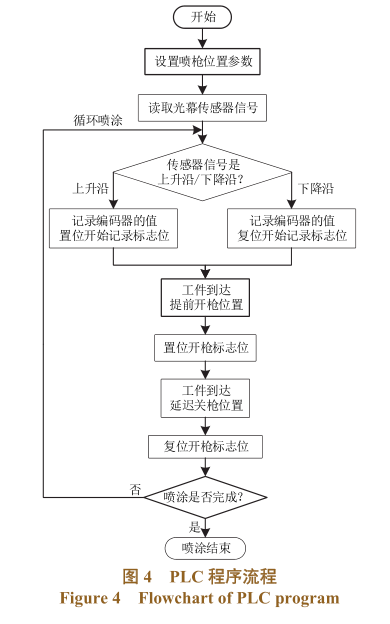

如图4所示，设置完位置参数后PLC开始读取光幕传感器信号，当铝型材进入光幕时(光幕输入信号由低电平转变为高电平，上升沿)记录当前编码器的脉冲数值(起始位置)，并置位一个开始记录标志位。当开始记录标志位有效且工件离开光幕时(光幕输入信号由高电平转变为低电平，下降沿)，记录当前编码器的脉冲数值(结束位置)，复位开始记录标志位。工件到达开枪位置时，PLC开枪标志位置位。工件到达关枪位置时，开枪标志位复位。如此循环往复，直到喷涂结束。
3 上位及软件的设计
上位机软件作为整个生产线控制系统的核心组成部分，功能众多。基于Windows操作系统，以Qt5.12为开发平台设计了界面美观、交互友好的上位机软件。软件的开发包括人机界面设计、CAN模块通信设计和PLC通信设计。
3.1 人机界面设计

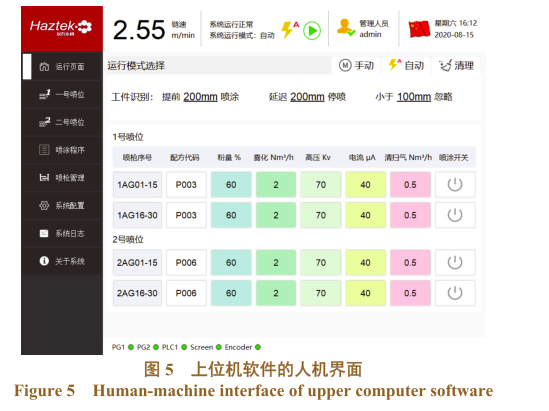

如图5所示，人机界面实现了吊挂线速度、系统运行状态、运行模式、工件识别参数、CAN模块状态、PLC状态的显示，2个喷位喷涂参数的调整，喷涂配方的设置，每把喷枪的位置管理，系统的配置以及日志等功能。
在实际生产过程中，由于控制系统实现了自动开关枪的功能，用户只需要根据经验和铝型材状态判断膜厚情况，在人机界面上改变粉量、雾化(空气流量)、高压、电流4个参数，通过上位机与喷枪从站的数据传输即可实时调整喷枪的喷涂状态。
3.2 CAN模块通信设计
CAN模块选用广成科技GCAN -202，该型号支持TCP/IP协议，开发基于标准的Socket套接字规范，能够实现以太网数据和CAN-BUS总线数据的相互转换，是喷枪从站与上位机软件的媒介。PC通过以太网与CAN模块连接，IP地址为192.168.1.5，端口为56043，CAN模块的工作模式都设置为TCP Server，模块1的IP地址为192.168.1.10，端口1为4001，端口2为4002，而模块2的IP地址为192.168.1.12，端口1为4001，端口2为4002。上位机与2个模块的通信通过Qt中的QTcp Socket类实现，在软件中新建TCP Controller Device类，继承于QTcp Socket。开设2个独立线程类CAN Controller Module和CAN Receiver Module，前者服务于CAN消息发送，后者服务于CAN消息接收，在这2个类中分别创建2个TCP Controller Device类的实例，调用connect To Host (QHost Address& address,quint16 port)函数分别连接对应模块的2个端口，使用waitForConnected(intmsecs)函数判断是否连接成功，成功则返回true，否则为false。发送消息时，上位机通过write(constchar *data,qint64 max Size)函数将数据帧写入Socket缓存，利用wait For Bytes Written ()函数将缓存中的数据发送到CAN模块。若要断开Socket连接，则通过disconnect From Host ()函数实现。

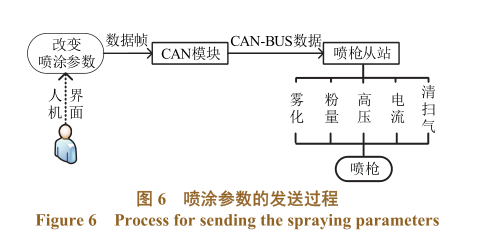

如图6所示，上位机软件与CAN模块建立通信后，将喷涂参数以数据帧的形式发送到CAN模块。数据帧包括13个字节，第1个字节为帧信息，用来标识数据帧的长度；第2至第5个字节为喷枪从站的ID和开关枪信息；第6至第13个字节为数据帧的数据信息，雾化、粉量、高压、电流、清扫气等喷涂参数存储在此字节段。用户在界面上设定的参数通过以太网传输到CAN模块，模块将数据帧转换成CAN-BUS数据发送给喷枪从站，由从站内置的CAN-BUS模块进行分析处理，识别到喷涂参数的改变后对喷枪进行参数调整。
3.3 PLC通信设计
在工业自动化生产中，西门子的S7系列PLC由于功能强大、运行速度快、扩展性强而应用广泛。选用西门子S7系列中S7-200Smart型号的PLC。它拥有12点输入、8点继电器输出、以太网口，能满足系统控制和通信的需要；拥有高速计数器对编码器的脉冲进行计数，能满足程序设计的需求；并且具有价格低廉、性能稳定的优势。
S7-200 Smart可以通过以太网口与PC进行程序的下载和数据的交换，数据传输所用到的通信协议是西门子的S7 Communication协议(简称S7协议)。PC与PLC的通信分为3个阶段：
(1)握手阶段。当PC与PLC通过Socket建立连接时，会在此阶段进行“3次握手”，这是标准的TCP连接方式，由Socket自动完成。
(2)通信请求和确认阶段。在握手阶段之后，并不能马上进行数据交换，还需要经过通信请求和确认过程。这个过程包含两次报文交换：第一次，PC发送S7协议的“握手包”COTP (Connection Oriented Transport Protocol，面向连接的传输协议)连接包给PLC，连接包的类型为CR (Connect Request，连接请求)，请求与PLC进行连接，而PLC反馈COTP连接包，连接包的类型为CC (Connect Confirm，连接确认)，确认与PC进行连接，同时PLC明确所连接PC的IP地址和端口；第二次，PC发送S7协议中类型为“Setup communication(建立通信)”的作业请求，PLC反馈“连接确认”的数据响应，从而建立起PC与PLC的通信。
(3)交换数据阶段。在此阶段，根据控制需要对PLC发送作业请求，作业类型包括Run(运行)、Read(读取)、Write(写入)、Stop(停止)等，在PC发送作业请求之前，S7协议会自动发送一个类型为DT(即Data──数据)的COTP功能包，表明后续要发送的帧为数据帧，PLC不会对此功能包进行反馈；PC发送作业请求后PLC反馈报文，确认数据响应，回复报文内容为成功、失败或是PC读取某个寄存器返回的数据内容。
上位机软件开设一个独立线程类PLC Controller Module，在类中创建一个TCP Controller Device类的实例，软件启动时连接PLC的IP地址和端口，PLC的IP地址为192.168.1.11，端口为102，经过“握手阶段”、“通信请求和确认阶段”建立与PLC的通信。在“交换数据阶段”，上位机软件通过S7协议中的“Run”作业请求运行PLC，PLC返回“success”后继续通过“Write”作业请求对PLC各位置值、各提前延迟值寄存器进行数据的写入，并设置一个定时器m_p Plc Read Data Timer，每隔100ms发送一次“Read”作业请求，读取从V1500.0开始的各开枪标志位的寄存器状态，PLC返回“1”时上位机软件向对应从站发送开枪消息，返回“0”时发送关枪消息。喷涂结束后，软件发送“Stop”作业请求停止PLC的运行。
4 实际应用

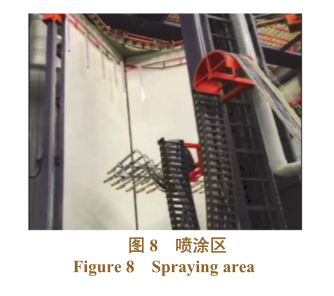

以广东肇庆某铝型材加工企业为例，铝型材静电喷涂生产线控制系统如图7所示，24个喷枪从站、工控机、CAN模块、PLC、交换机均安装在左侧电柜，右侧电柜为供粉中心。系统应用于该企业的2个喷涂区(如图8所示)，每个喷涂区高10m，为了便于回收粉末，区域设置为三角形，24把喷枪交错设置在同侧，由往复机带动上下喷涂。
现场设置的光幕传感器距离喷涂区内第一把喷枪5000mm，往复机上喷枪之间间隔150mm，用户在上位机软件上写入每把喷枪的位置参数，提前延迟值设置为200mm，静电喷涂参数设置如下：粉量60%，雾化(空气流量)2Nm3/h，高压70kV，电流40mA。喷涂过程中，当涂层较薄时可适当增大粉量、高压和电流，从而增加粉末的数量和带电量；当涂层较厚时，适当增大雾化以扩大粉末的雾幅、分散粉末涂料，或是减小粉量、高压和电流。

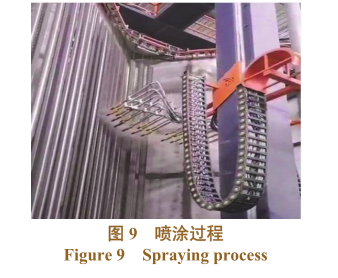

待加工铝型材长7000mm、宽100mm、厚50mm，铝型材之间距离为100mm。喷涂过程如图9所示，此时铝型材处于往复机上左侧12把喷枪的开枪范围内，但未进入右侧12把喷枪的开枪范围，所以左侧喷枪开启，右侧喷枪关闭。生产线连续运行72h后，上位机软件、PLC、CAN模块等仍正常工作，表明控制系统性能稳定，满足了自动化加工的控制要求。

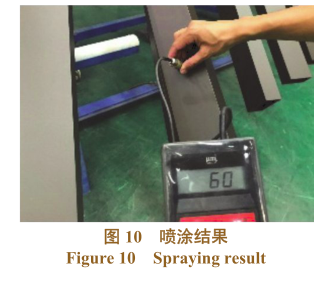

GB/T5237.4–2017《铝合金建筑型材》规定铝型材表面应光滑、有光泽[11]，不允许出现鼓泡、腐蚀、裂纹、起皮等现象，涂层厚度应在40~120μm范围内。从图10可以看出，由控制系统加工后的铝型材表面光滑，随机选取20个点用天星ED300型测厚仪测得涂层厚度为60~80μm，符合国标的要求。
5 结语
根据铝型材静电喷涂的特点和企业的实际需求开发了一套铝型材静电喷涂自动化生产线控制系统，完成了硬件平台的搭建、PLC控制系统的设计和上位机软件的开发。控制系统性能可靠，成本低廉，已投入企业实际生产4个多月，运行稳定，实现了铝型材静电喷涂的自动化加工，提高了企业的生产效率和粉末的利用率，且加工后的铝型材质量符合国标要求，是中小型铝型材加工企业对静电喷涂生产线进行自动化升级改造的理想方案，具有良好的应用前景。
参考文献
[1] 李谦锋. 中国建筑铝型材行业发展战略研究[D]. 北京: 北京交通大学, 2013.
LI QF. Chinese architectural aluminum profile industry strategy research [D]. Beijing:Beijing Jiaotong University, 2013.
[2] 朱祖芳. 建筑铝型材的表面处理技术现况及发展趋势[J]. 电镀与涂饰, 2005,24 (4): 14-17.
ZHU Z F. Technique status and development trends of surface treatment on aluminum alloys for architectural applications[J]. Electroplating & Finishing, 2005, 24 (4): 14-17.
[3] DU Z Y, WEN S G, WANG J H, et al. The review of powder coatings [J]. Journal of Materials Science and Chemical Engineering, 2016, 4 (3): 54-59.
[4] 郑毅, 崔昭霞. 粉末静电喷涂技术及设备的发展与应用[J]. 现代涂料与涂装, 2018, 21 (3): 24-28.
ZHENG Y, CUI Z X. The development and application of powder electrostatic spraying technology and equipment [J]. ModernPaint & Finishing, 2018, 21 (3): 24-28.
[5] WANG F J, MARTINUZZI R, ZHU J. Experimental study of particle trajectory in electrostatics powder coating process [J]. Powder Technology, 2005, 150 (1): 20-29.
[6] 吴冠群. 铝合金静电粉末涂装技术与影响因素分析[J]. 生物化工, 2019, 5(4): 141-143.
WU GQ. Analysis of aluminum powder electrostatic powder coating technology and influencing factors [J]. Biological Chemical Engineering, 2019, 5 (4): 141-143.
[7] 张强, 汪惠芬, 刘婷婷. 基于旋转编码器的喷涂线控制系统设计[J]. 化工自动化及仪表,2011, 38 (11): 1351-1353.
ZHANG Q, WANG H F, LIU T T. Design of spray painting line control system based on rotary encoder [J]. Control and Instruments in Chemical Industry, 2011, 38 (11): 1351-1353.
[8] 战金玉, 高月珍, 荆蕾. 刹车片静电喷涂生产线控制系统的设计[J]. 苏州大学学报(工科版), 2012, 32 (3): 56-60.
ZHAN J Y, GAO Y Z, JING L. The design of the spraying control system of brake block [J]. Journal of Soochow University (Engineering Science Edition), 2012, 32 (3): 56-60.
[9] 曹铸, 戴建民, 倪桂桢, 等. 基于 HMI 配方的快速换色控制系统设计：第一部分──控制原理及设计方案[J]. 电镀与涂饰, 2020, 39 (16): 1101-1105.
CAN Z, DAI J M, NI G Z, et al. Design of fast color changing control system based on HMI formula: part 1—control principle and design scheme [J]. Electroplating & Finishing, 2020, 39 (16):1101-1105.
[10] 刘宏, 胡彩玲, 刘碧雄. 铝型材粉末涂料静电喷涂固化工艺过程的分析[J]. 涂料工业, 2014, 44(3): 64-67.
LIU H, HU C L, LIU B X. Analysis on curing process of static spraying powder coating on aluminum alloy profile [J]. Paint & Coatings Industry, 2014, 44 (3): 64-67.
[11] 冯泳燕. 铝合金建筑型材检验分析[J].建材与装饰, 2018(2): 44-45.
FENG Y Y. Inspection and analysis of aluminum alloy building profiles [J]. Construction Materials & Decoration, 2018 (2): 44-45.
