随着工业的快速发展，金属材料以其优良的工艺性能和机械性能得到了广泛的应用，但每年因金属材料腐蚀而造成的经济损失达数万亿人民币，因此金属材料的防护意义十分重大。多年的防腐蚀实践证明涂料涂层是腐蚀防护最经济有效的方法。随着科技的高速发展，防腐涂料向着经济、高性能、易施工、环保以及节能方向迈进。防腐涂料的水性化成为目前的研究热点。浙江丰虹新材料股份有限公司以水滑石为基材制备的防腐纳米材料可用在水性工业漆中作为防锈颜料，因其特有的层状结构、离子交换特性及电荷性质，可阻止氯离子、钠离子等具有腐蚀性离子的渗透，从而提高涂层的耐腐蚀性能。

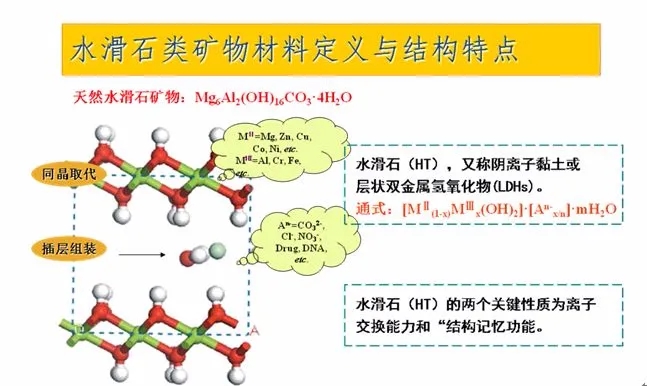

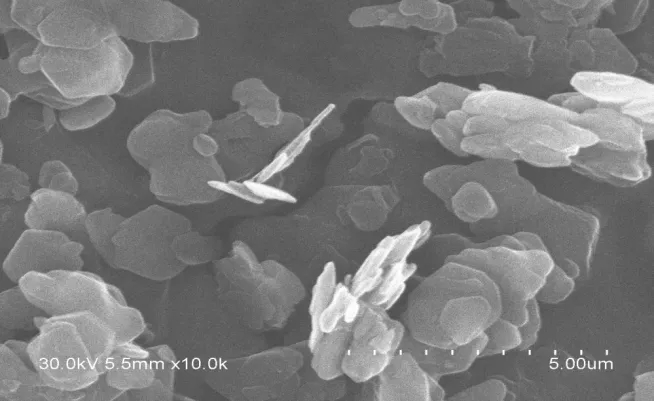

水滑石片层电镜照片见下图，尺寸大小在0.5～2um，厚度在3～10nm，阴离子交换容量约330meg/100g，可交换钼酸根、矾酸根等防腐组分，在氯离子等腐蚀性物质渗透进涂膜时，产生离子交换作用，将氯离子固锁于层间，释放出的钼酸根或矾酸根等形成不溶性的保护膜。
改性水滑石WP耐盐雾机理
丰虹公司的改性水滑石是无铬无磷防锈颜料，可用于卷材涂料底漆、普通工业底漆以及车船涂料底漆，也可用于底面合一防锈漆，能在金属底材表面形成一层保护膜，提高漆膜耐水耐盐雾性能。使用WP防锈颜料的涂料能符合严苛的环境标准与要求。

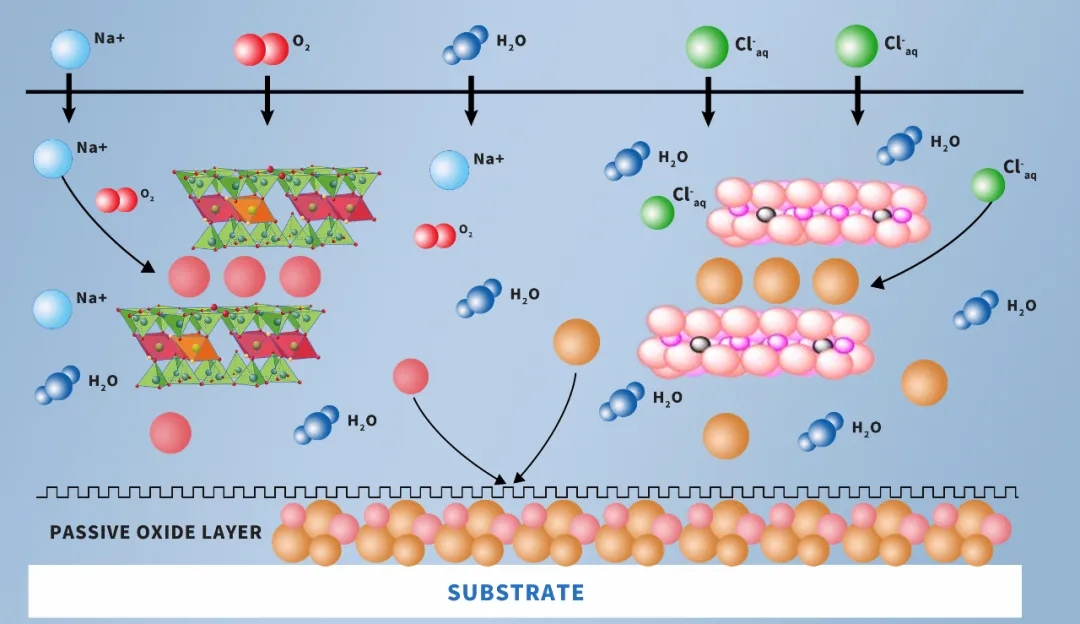

改性水滑石耐盐雾机理示意图
改性水滑石在水性工业漆中的应用

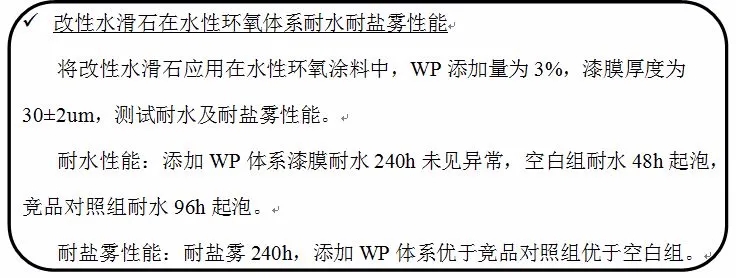

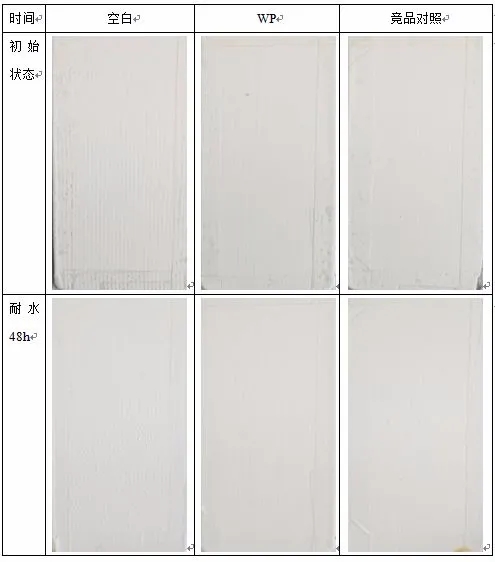

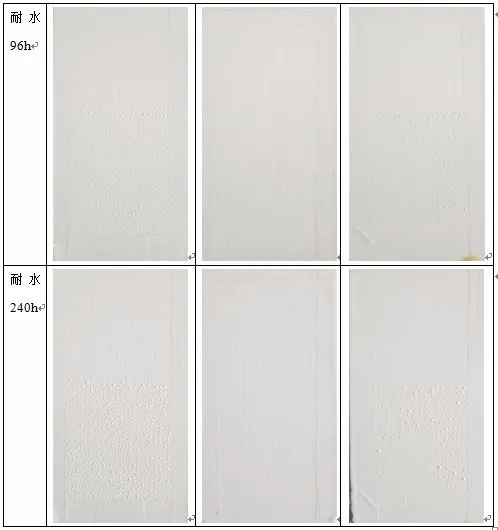

水性环氧体系耐水测试

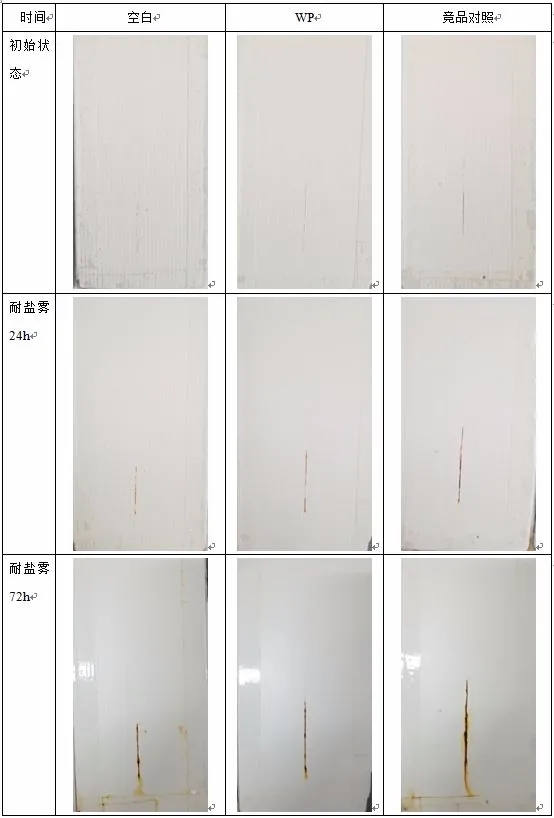

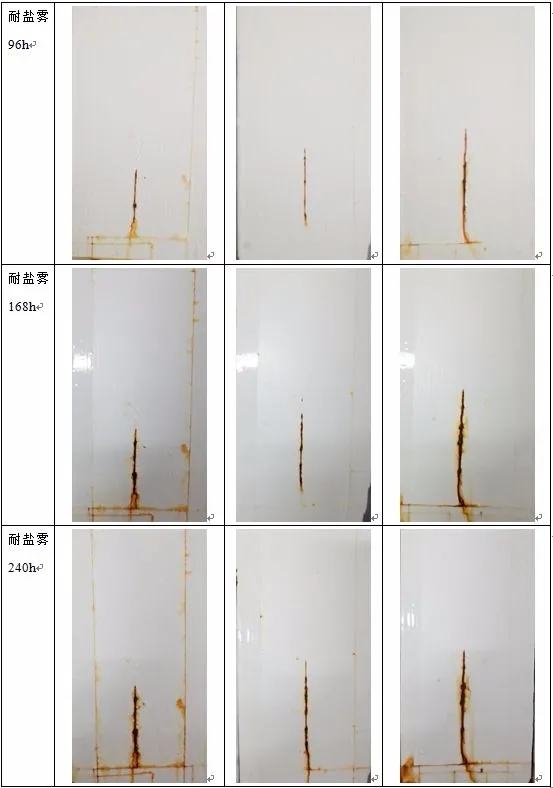

水性环氧体系耐盐雾测试

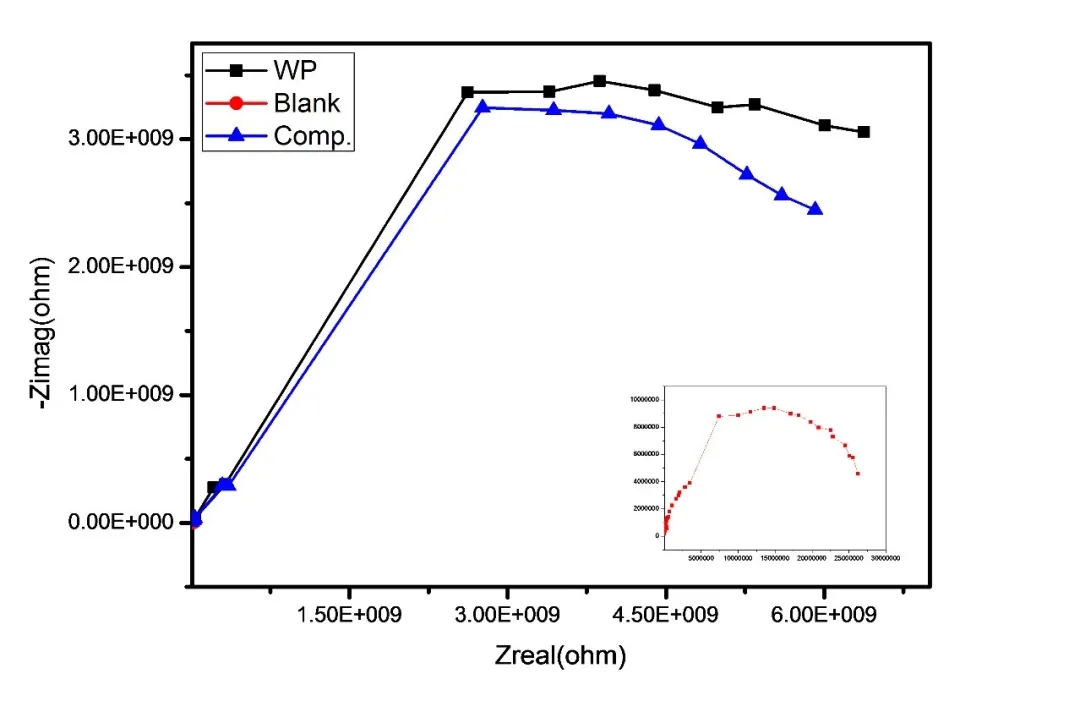

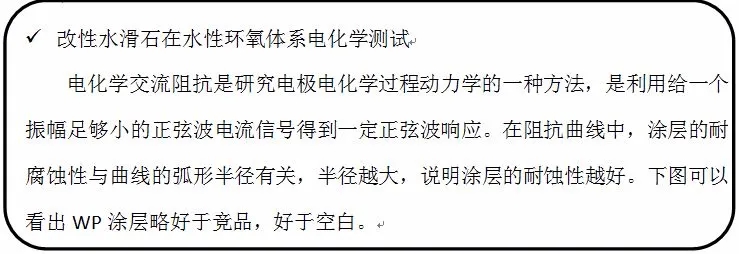

水性环氧体系电化学阻抗图

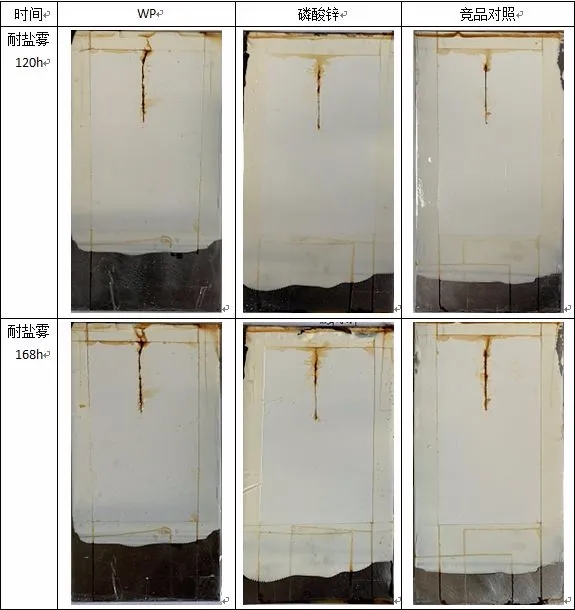

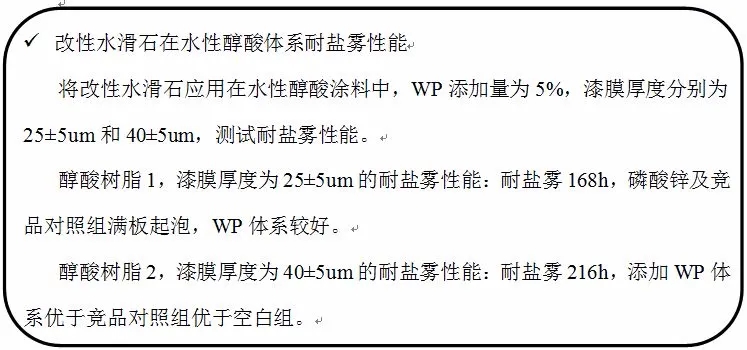

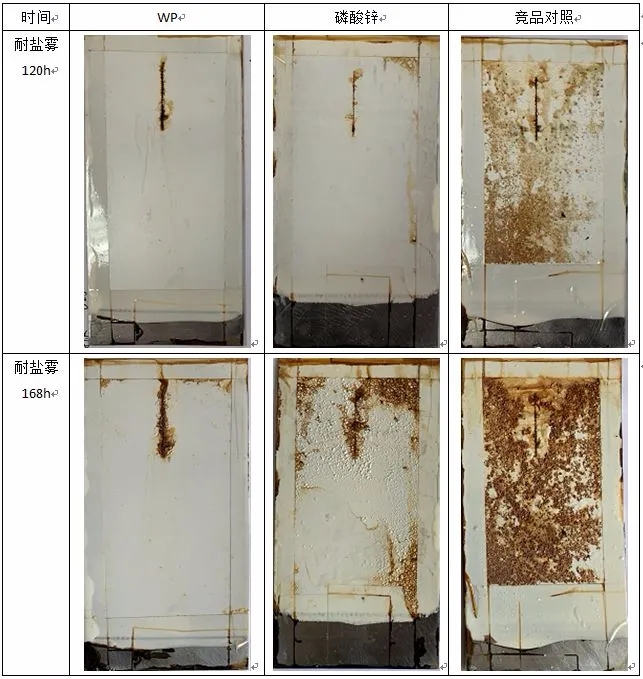

醇酸树脂1体系耐盐雾测试

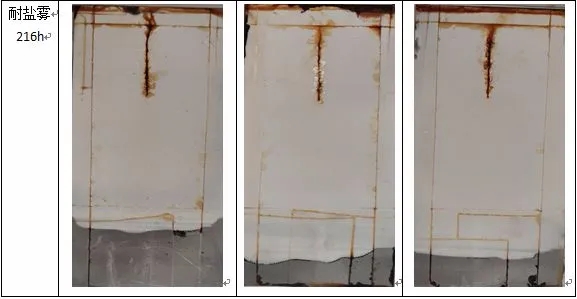

醇酸树脂2体系耐盐雾测试

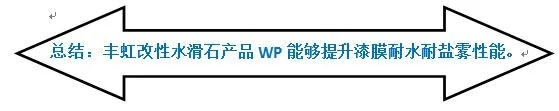

(0)
