为追求更高利润，强化企业市场竞争力，涂料供应商们对更低价格更高性能原材料的需求也愈发迫切，这迫使原材料厂商们不得不开启无限内卷模式，在更好更优更低价格间相互角逐。
作为流变助剂领域的领军代表，海名斯推出了一款极具性价比且高性能聚酰胺蜡浆——THIXATROL® P230X，为众多涂料供应商朋友们带来福音。快来看看这款尖儿货，大家就照这个标准卷起来吧。
THIXATROL® P230X优势在哪里？

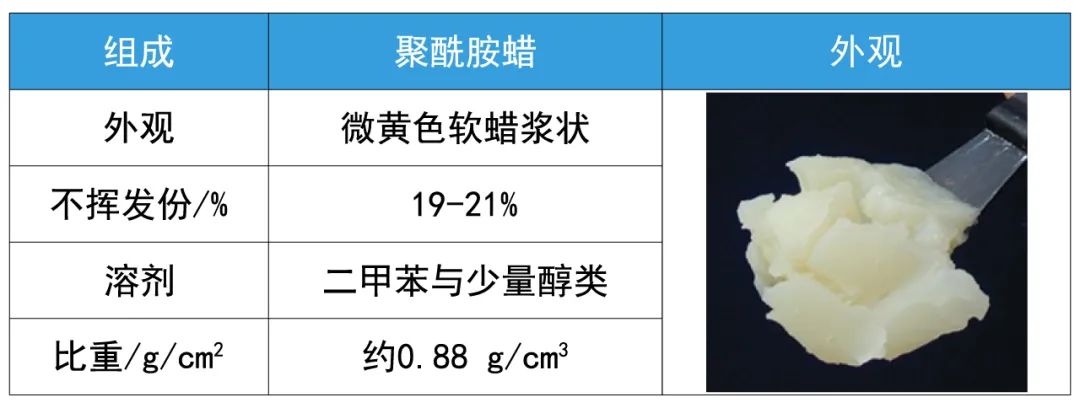

产品特性
性能优势
A. 优异的触变性
B. 具有良好的增稠和防流挂效果
C. 保持粘度安定，有效防止颜料沉降
D. 对光泽及透明度影响较小
E. 制备过程中，容易分散，不需要研磨
F. 具有一定的经济性
适用范围
● 溶剂型防腐涂料
● 溶剂型工业涂料
● 紫外光固化涂料
THIXATROL® P230X在木器涂料中的应用

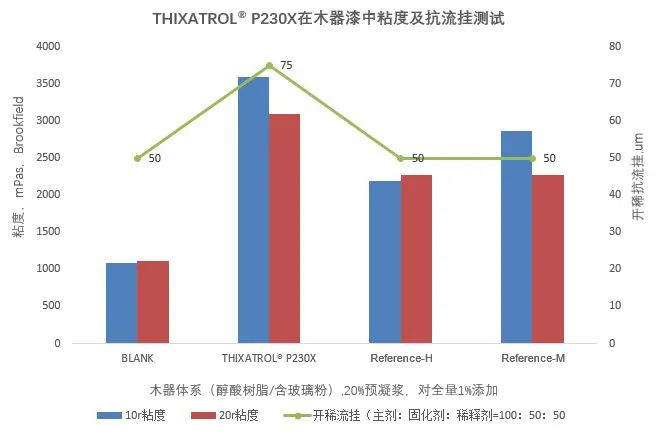

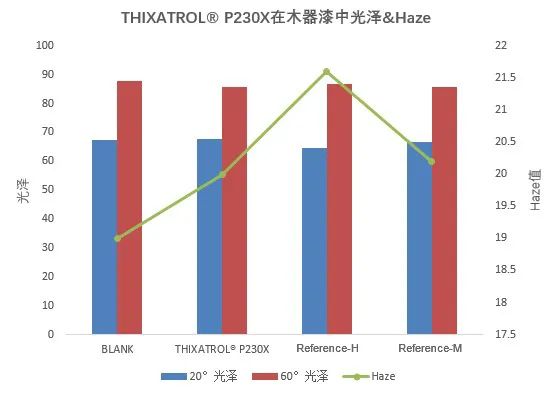

如下图1、图2所示，在哑光醇酸漆中，将待测品制备成20%预凝浆，以1%的比例添加到配方中。可以明显看出，THIXATROL® P230X较对比品具有更高粘度，开稀后亦具有更好的抗流挂性。而且THIXATROL® P230X对光泽的影响甚小，具有更低的Haze值，可为漆膜提供更优异的外观。
图 1
图 2
图 3
图 4

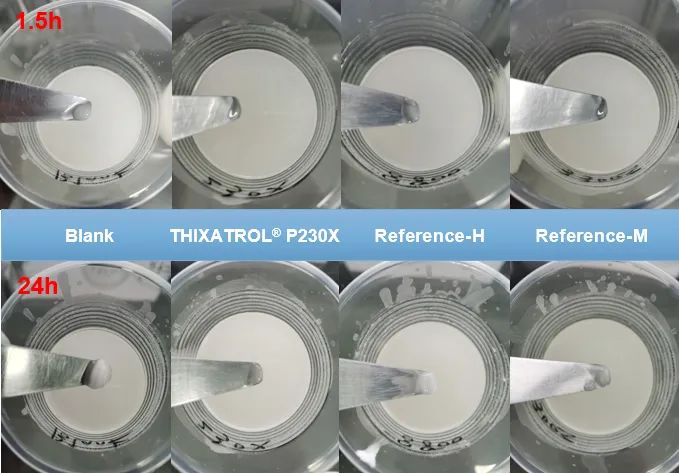

如上图3所示，将成品漆开稀后，分别放置1.5h和24h。THIXATROL® P230X表现出优异的稳定性，Reference-H则出现了明显的硬沉淀。

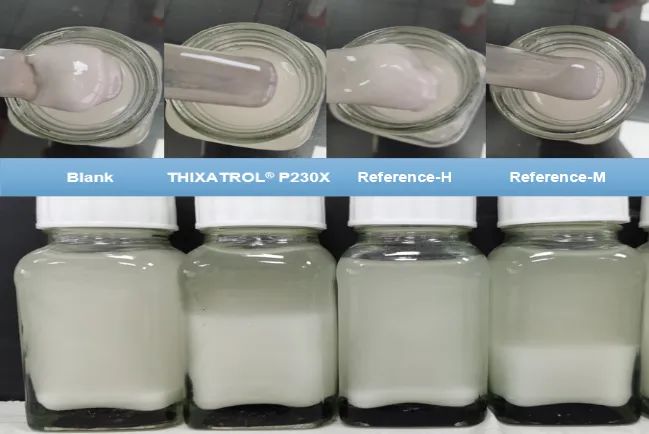

如上图4所示，成品漆在50℃储存7天，用刮刀称取待测品观察。对比品出现了不同程度的结块现象，Reference-H瓶内清液已占据90%的位置，出现了严重的硬沉淀现象。而THIXATROL® P230X依然保持均匀，仅出现分层，未出现明显的结块和硬沉淀。
THIXATROL® P230X在工业涂料中的应用
图 5

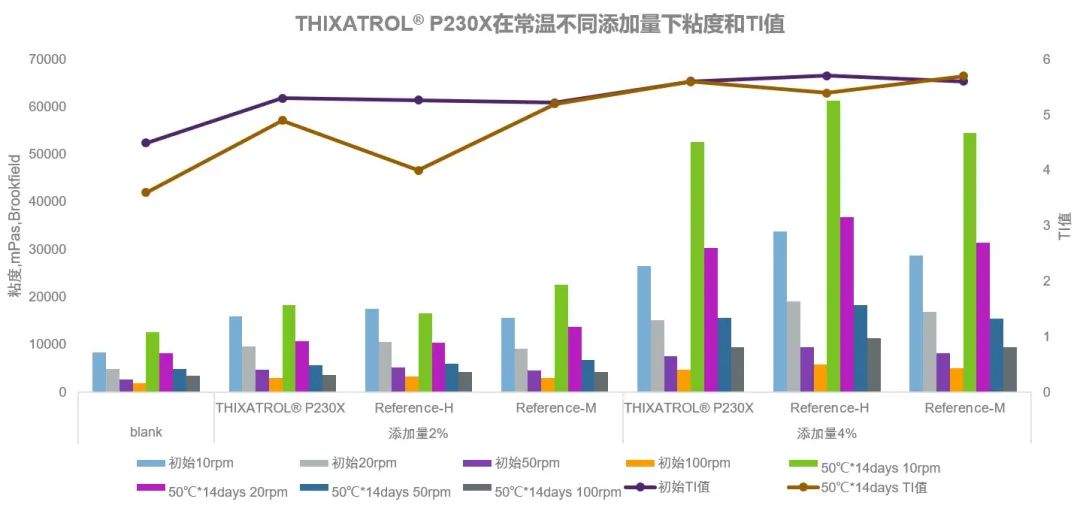

如图5所示，在溶剂型环氧底漆中，基于常温下不同添加量下的对比，THIXATROL® P230X在体系具有出色的触变性。
图 6
图 7

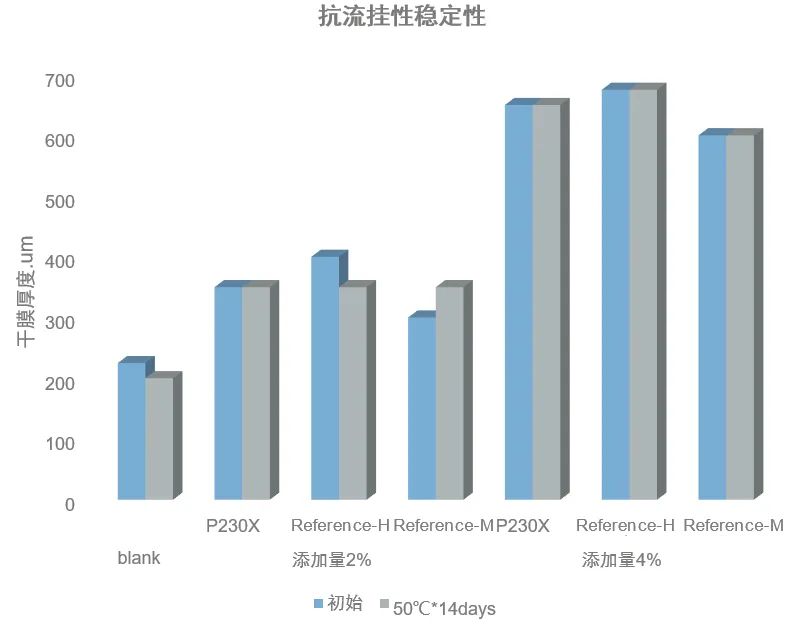

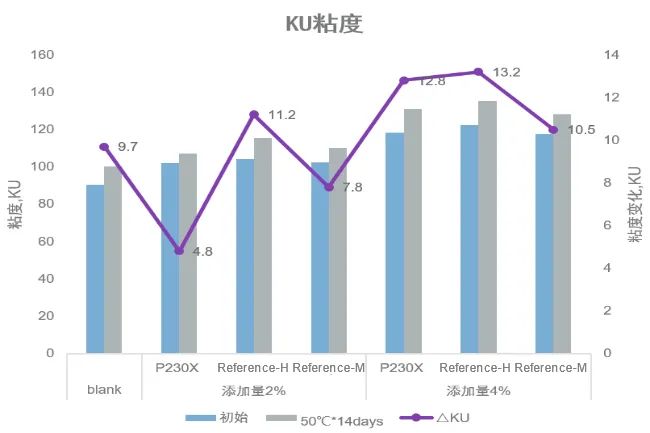

如图6、图7所示，THIXATROL® P230X在体系中较对比品，表现出更好的KU粘度安定性，经过50℃热储存7天后，粘度变化最低仅为4.8KU。抗流挂稳定性方面，在2%的添加量下，THIXATROL® P230X表现出色的抗流挂稳定性，数据基本没有变化，明显优于对比品。在4%添加量下，则与对比品相当。
图 8
表 1

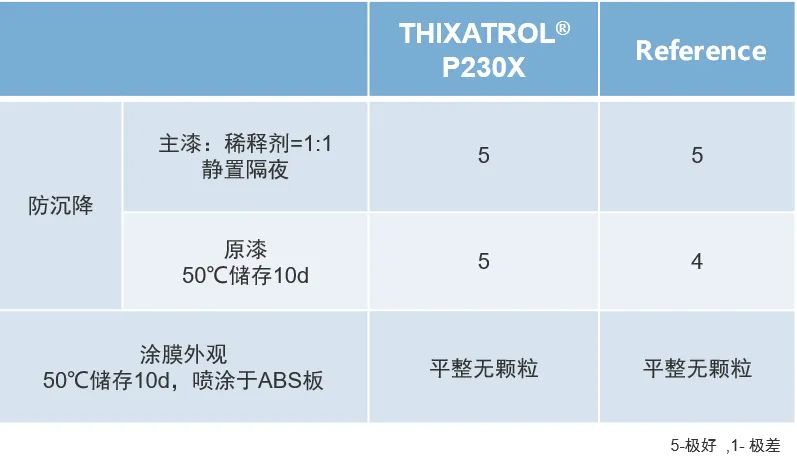

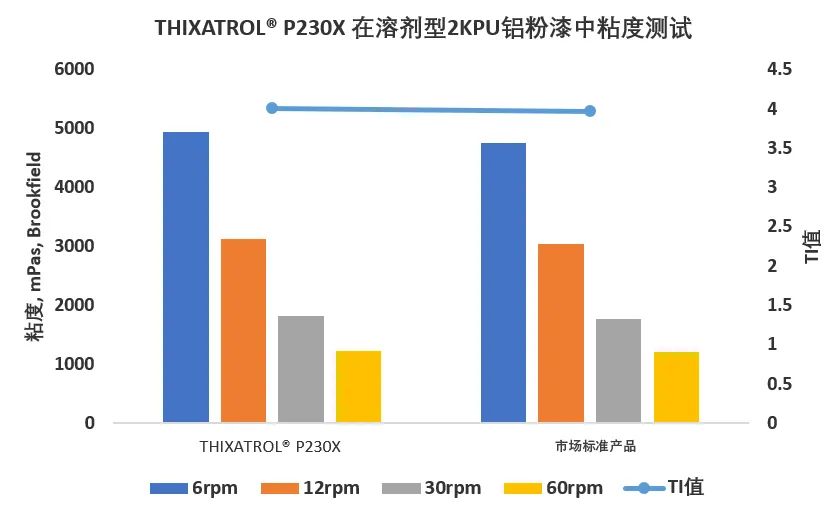

如上图8、表1所示，THIXATROL® P230X与海名斯聚酰胺蜡浆Reference在2KPU铝粉漆中对比。THIXATROL® P230X似乎具有更高的增稠触变性和防沉降性能。主剂开稀后，隔夜放置与市场标准产品防沉性相当。原漆经过50℃储存10天后，防沉降性略高于市场标准产品。
另外，热储存后喷板产品均平整无颗粒，未出现返粗结粒的现象。
小结
THIXATROL® P230X作为一款高性价比、高效的聚酰胺蜡浆产品，经验证，具备更高的增稠触变性，较少的添加量亦可在体系中有效改善防流挂性和防沉降性，在确保稳定性的同时对漆膜光泽和透明性影响甚小，极易的分散性无需研磨便可添加在配方中，给研发和生产带来便利，可广泛应用于溶剂型环氧、双组分聚氨酯、醇酸、丙烯酸等体系。
对于有高触变、稳定性要求的您，THIXATROL® P230X将是您不二的选择！
(0)
