聚合物水泥防水涂料polymer\-modified cement compounds for wateproofing membrane，以丙烯酸酯、乙烯\-乙烯酸酯等聚合物乳液和水泥为主要原料，加入填料及其他助剂配置而成，经水分挥发和水泥水化反应固化成膜的双组分水性防水涂料。
产品概述

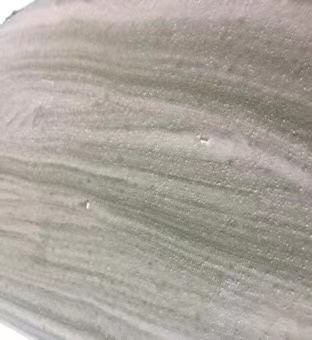

具有“刚柔相济”的特性，可形成高强坚韧的防水涂膜，并可根据需要配制彩色涂层。
执行标准：GB/T 23445-2009
产品分类
按物理力学性能分为Ⅰ型、Ⅱ型和III型。
Ⅰ型适用于活动量较大的基层；Ⅱ型和III型适用于活动量较小的基层。

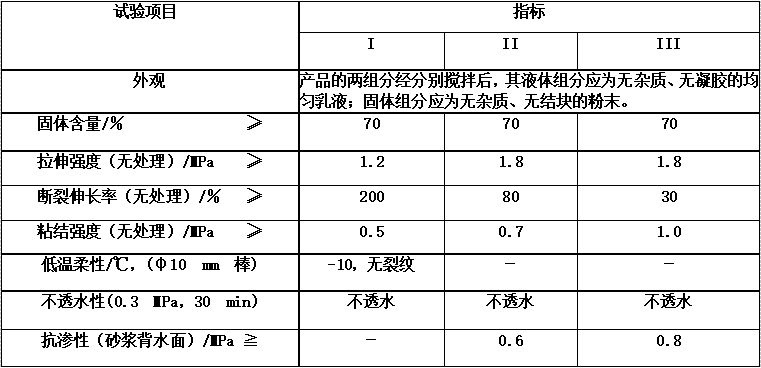

物理力学性能
参考用量
1.0mm厚的涂膜，涂料总用量约2.2-2.5kg/㎡。
应用领域
广泛应用于屋面、厕浴间、内外墙、道桥及地下工程的防水
JS防水涂料常见问题
JS聚合物水泥防水涂料易出现问题及解决方法

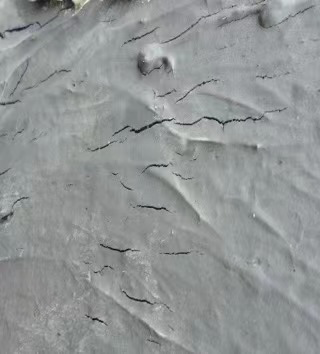

涂料涂膜后开裂、无弹性
1.基层有浮灰或油性物质，施工前应彻底清除此类物质；
2.使用不合适的基层处理剂，严禁使用不合适的基层处理剂;
3.基层有水或过于潮湿，应等基层干燥后再施工；
4.涂料配比不正确，粉料添加过多；
5.涂料液料失效。

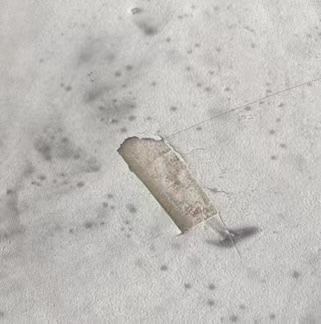

起皮、分层、固化慢
1.上一遍涂料没有实干就涂刷下一遍；
2.涂膜没有完全干燥就进行闭水实验，应完全干燥后在再进行下道工序；
3.基层有浮灰，应清理干净后再进行涂刷；
4.涂刷后没有保护好成品，成品受潮或温度低；
细孔
1.一次性涂抹过后，基层表面空洞太多不平整；
2.天气过热水封蒸发快；基层太干，施工前应在表面润湿。
达不到设计厚度
1.涂刷两至三遍，成膜即可；

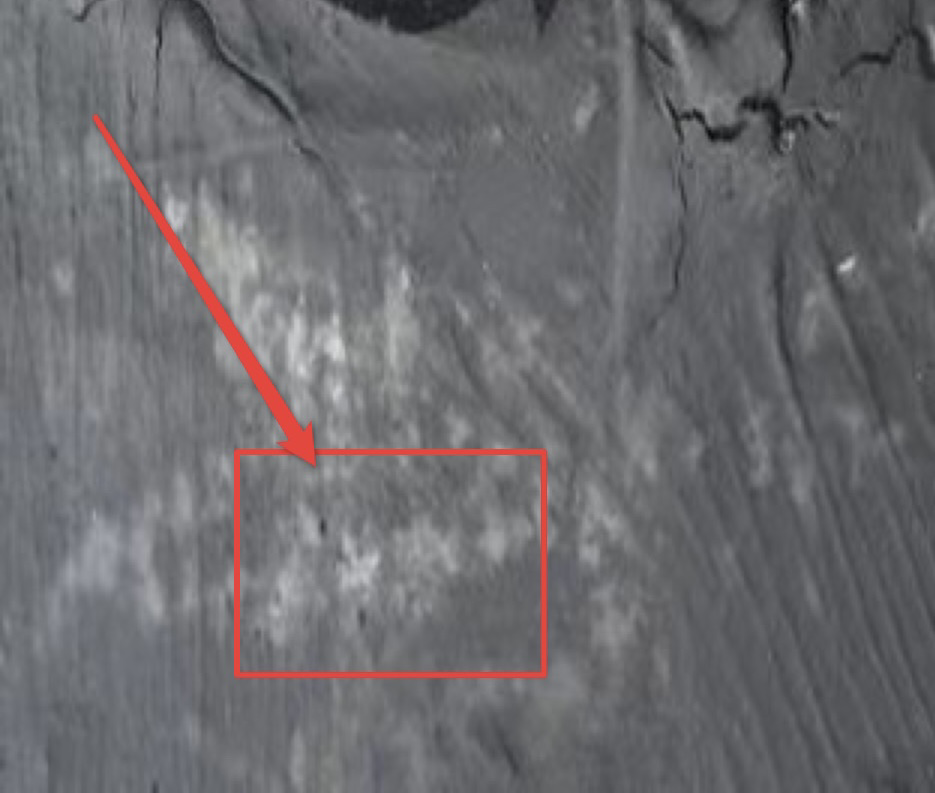

材料搅拌后或涂刷时出现不同颜色、泛白
1.涂料表面有浮水，清理浮水后即可正常使用，并不影响涂料的性能和物理指标；
2. 搅拌不均匀:产品应按照生产厂指定的比例分别称取适量的液体和固体组分，混合后机械搅拌5min~10min。
(0)
