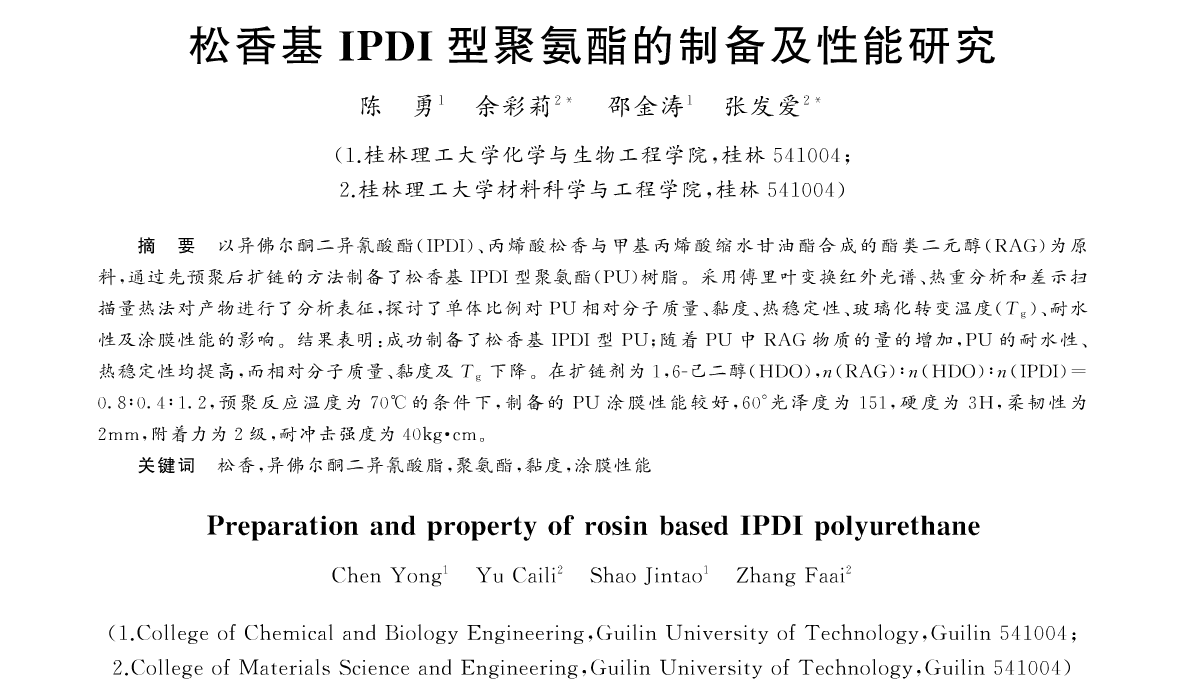

松香基IPDI型聚氨酯的制备及性能研究

余彩莉

教授

复合材料以异佛尔酮二异氰酸酯(IPDI)、丙烯酸松香与甲基丙烯酸缩水甘油酯合成的酯类二元醇(RAG)为原料,通过先预聚后扩链的方法制备了松香基IPDI型聚氨酯(PU)树脂。关键字：溶剂型饱和聚酯树脂

陈勇¹，余彩莉²，邵金涛¹，张发爱²

（1、桂林理工大学化学与生物工程学院桂林541004；2、桂林理工大学材料科学与工程学院桂林541004）

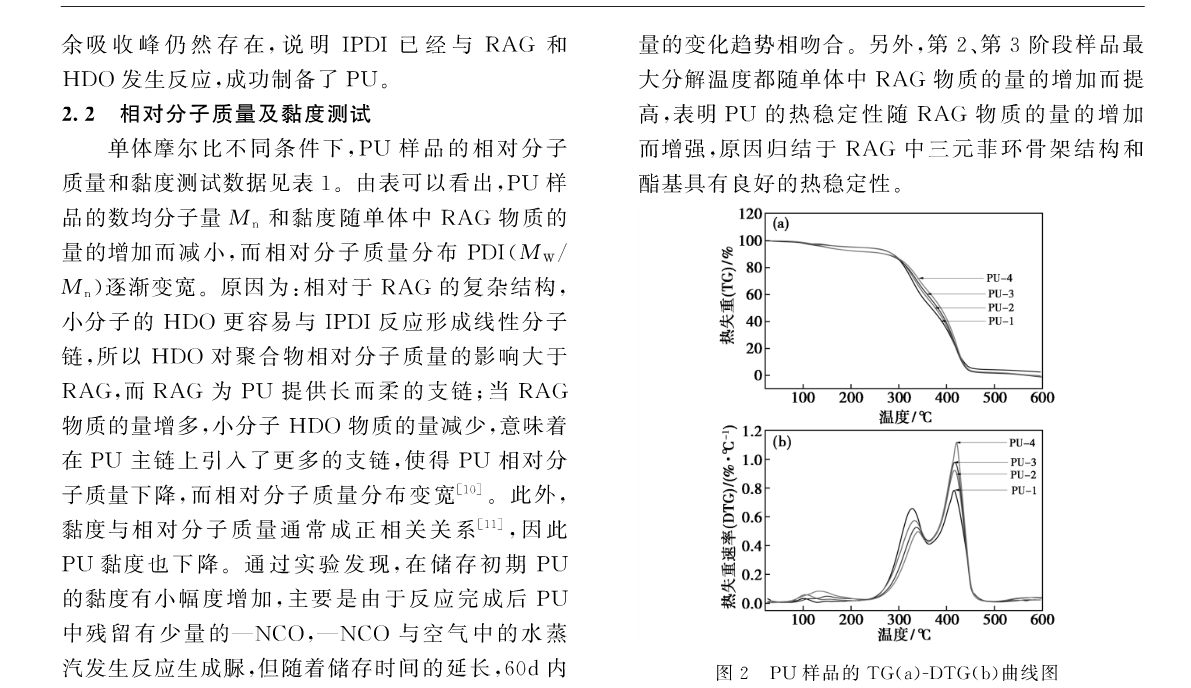

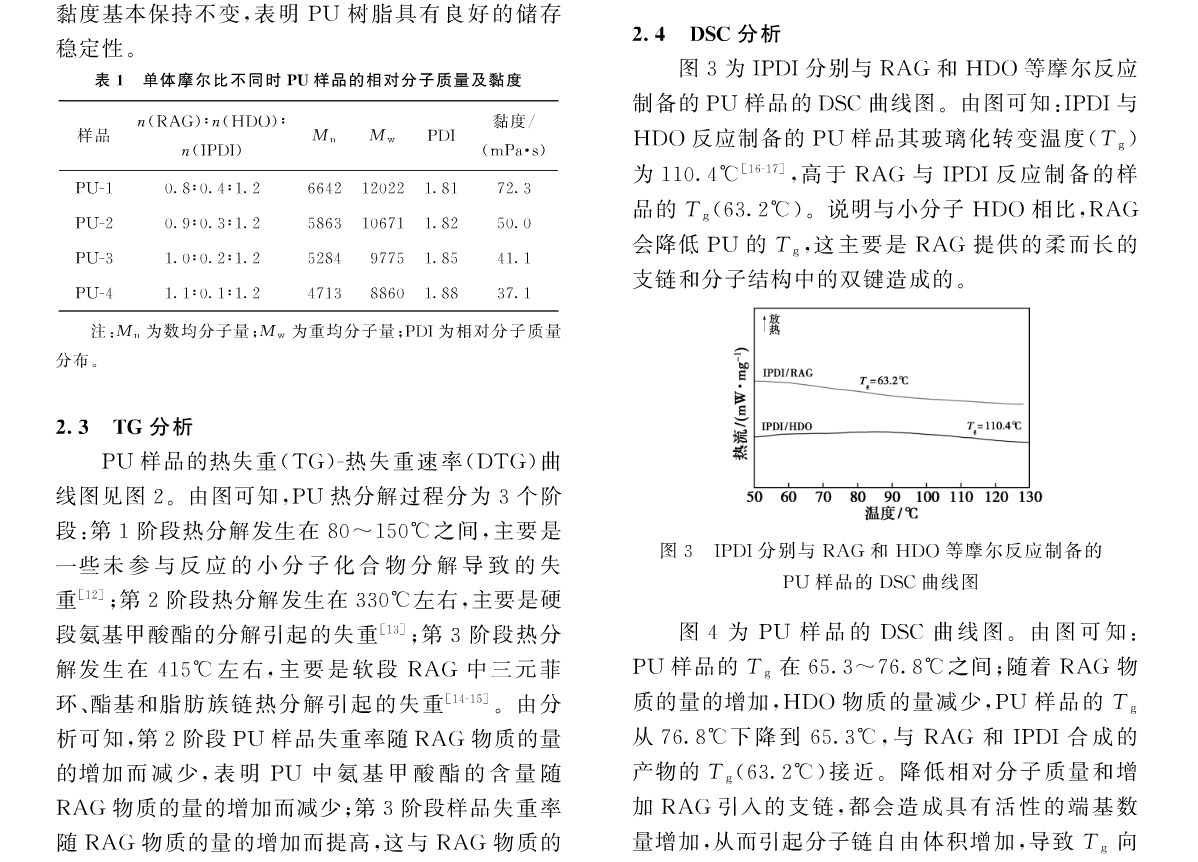

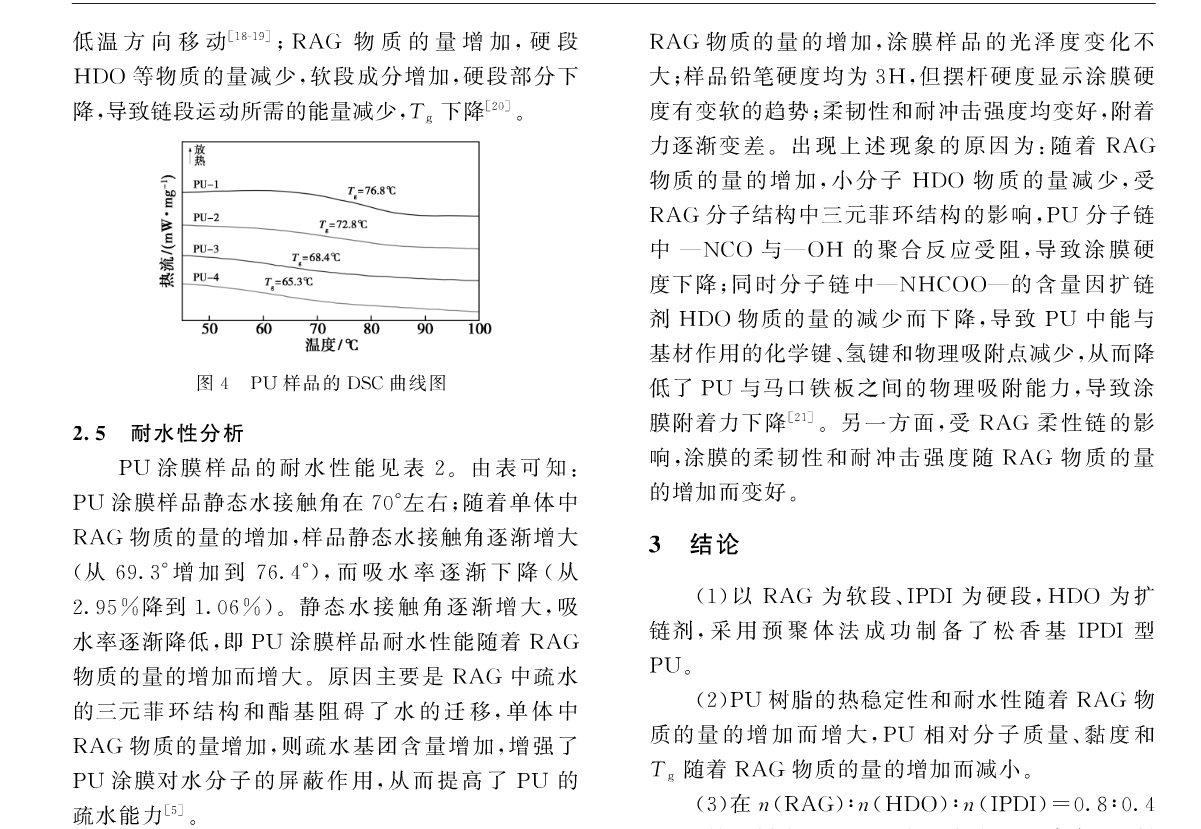

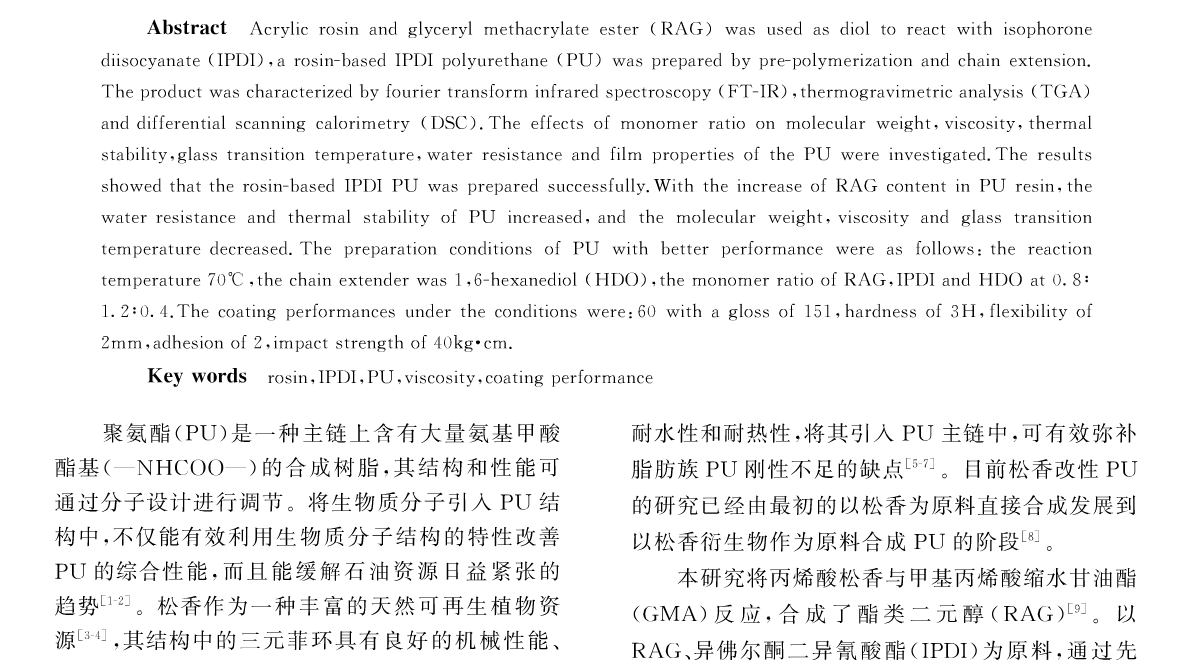

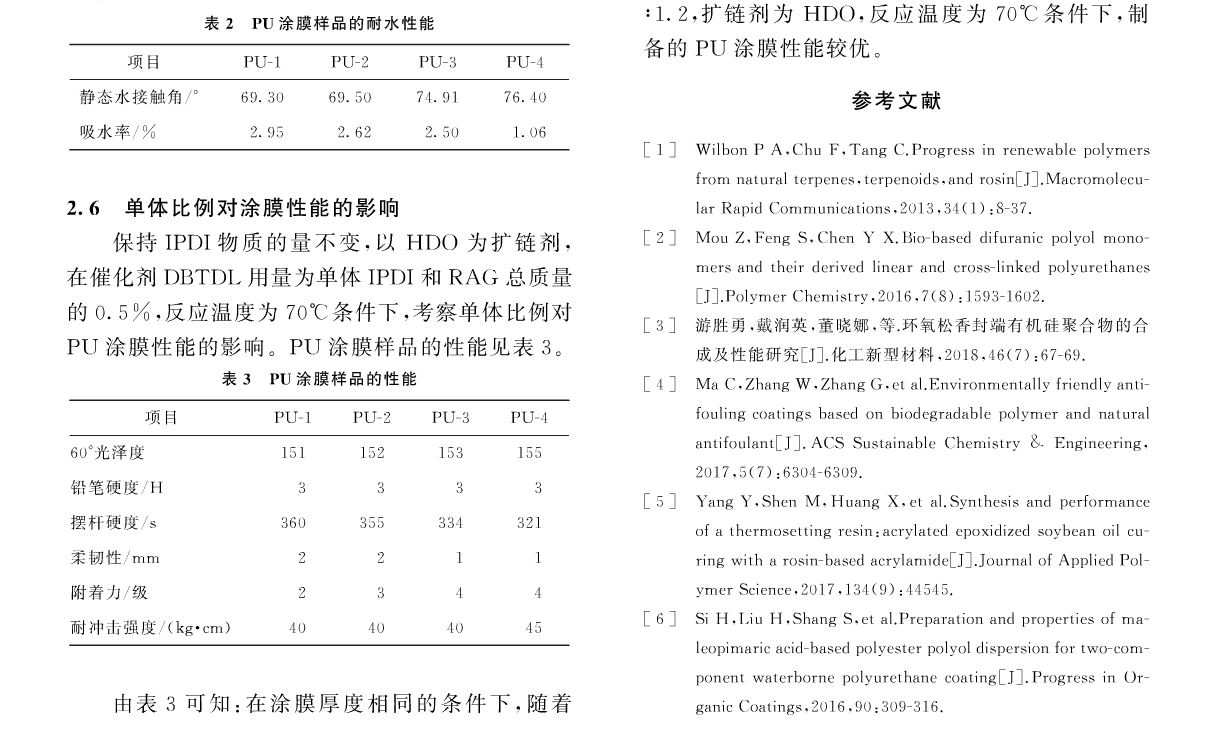

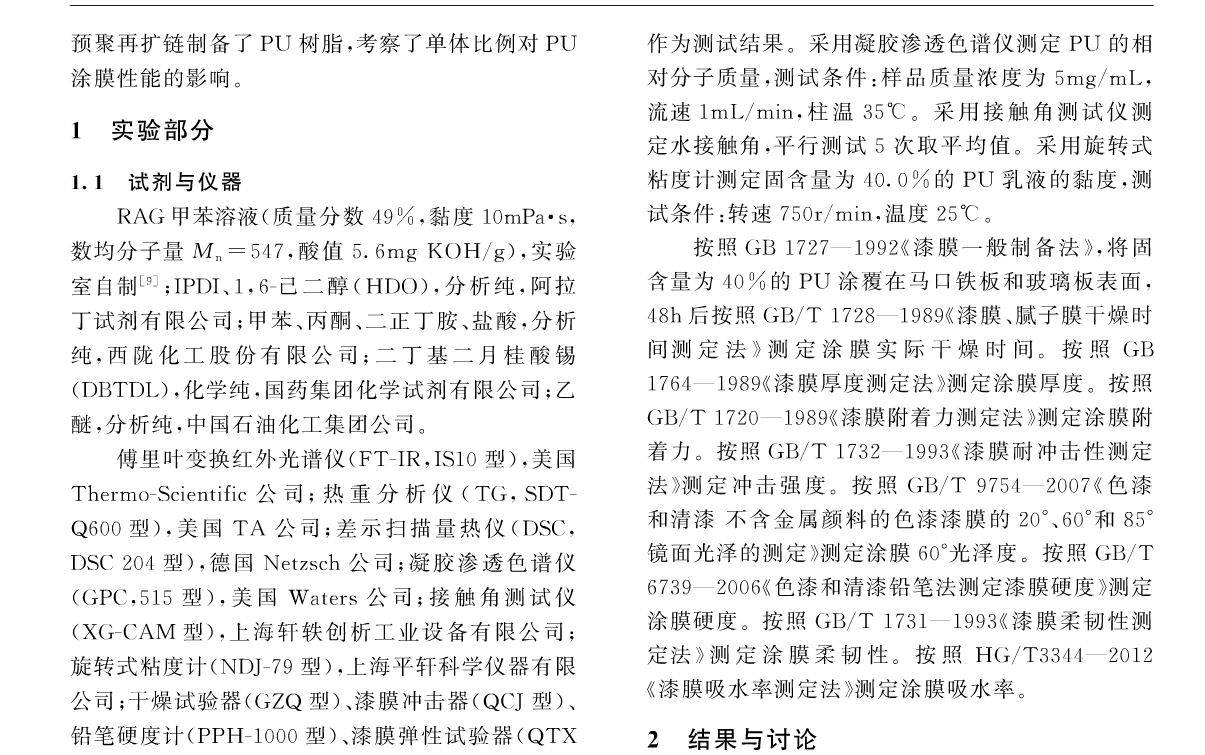

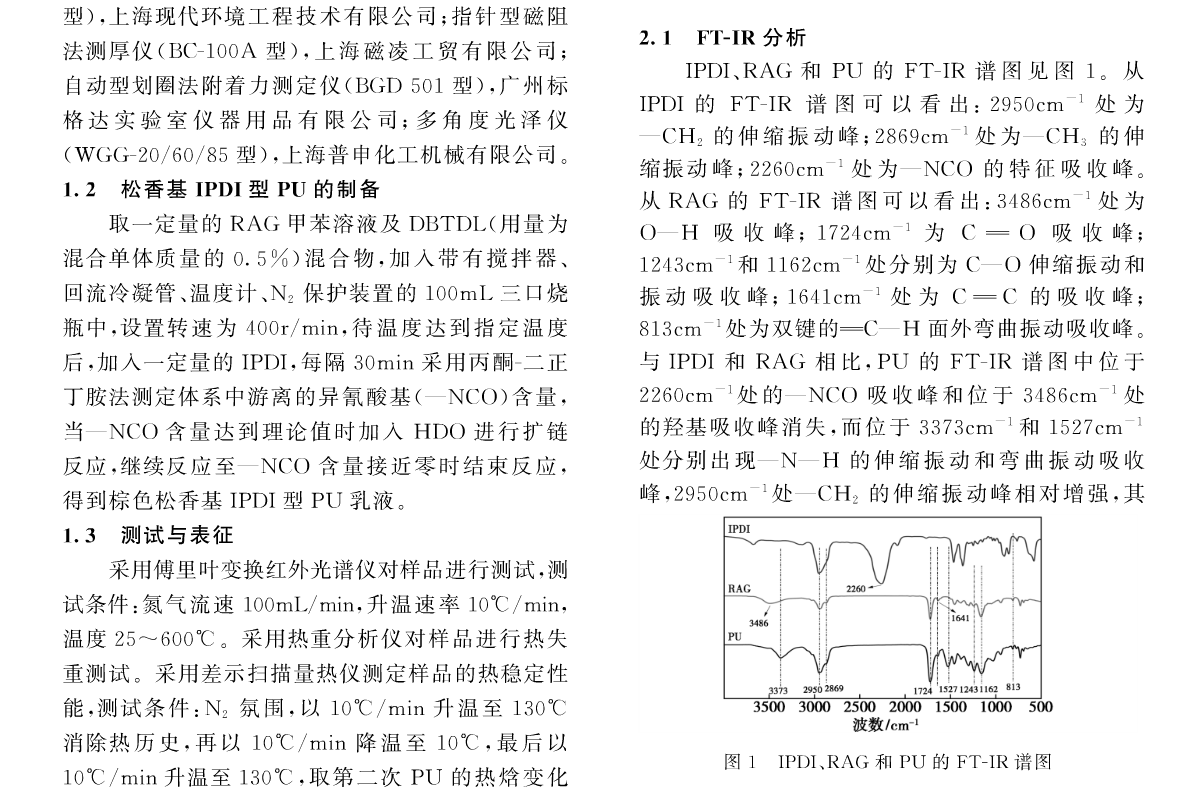

摘　要：以异佛尔酮二异氰酸酯(IPDI)、丙烯酸松香与甲基丙烯酸缩水甘油酯合成的酯类二元醇(RAG)为原料,通过先预聚后扩链的方法制备了松香基IPDI型聚氨酯(PU)树脂。采用傅里叶变换红外光谱、热重分析和差示扫描量热法对产物进行了分析表征,探讨了单体比例对PU相对分子质量、黏度、热稳定性、玻璃化转变温度(Tg)、耐水性及涂膜性能的影响。结果表明:成功制备了松香基IPDI型PU;随着PU中RAG物质的量的增加,PU的耐水性、热稳定性均提高,而相对分子质量、黏度及Tg下降。在扩链剂为1,6-己二醇(HDO),n(RAG)∶n(HDO)∶n(IPDI)=0.8∶0.4∶1.2,预聚反应温度为70℃的条件下,制备的PU涂膜性能较好,60°光泽度为151,硬度为3H,柔韧性为2mm,附着力为2级,耐冲击强度为40kg·cm。

关键词：松香异佛尔酮二异氰酸脂聚氨酯黏度涂膜性能
