01实验背景
水菱镁石(3MgCO3·Mg(OH)2·3H2O)是一种天然碱式碳酸镁，是中国西藏地区一种独特的含镁非金属矿石，实际储量超过1亿吨；广源集团氢氧化镁选用高白度、高纯度水镁石原矿，采用国内先进的湿法全锆珠球磨，产品纯度高，粒度细，比表面积大，阻燃、抑烟性能极佳。为了对比公司超细氢氧化镁产品与水菱镁石粉应用效果，开展它们在 PVC 制品中的相关实验。
02实验过程

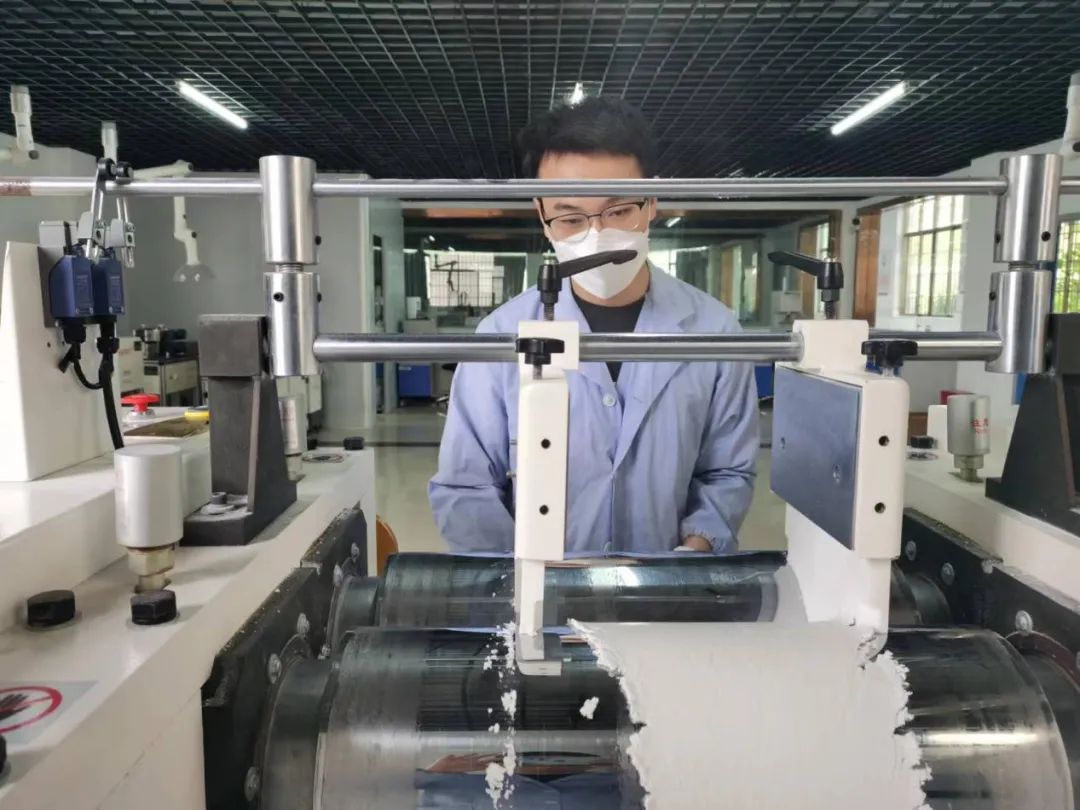

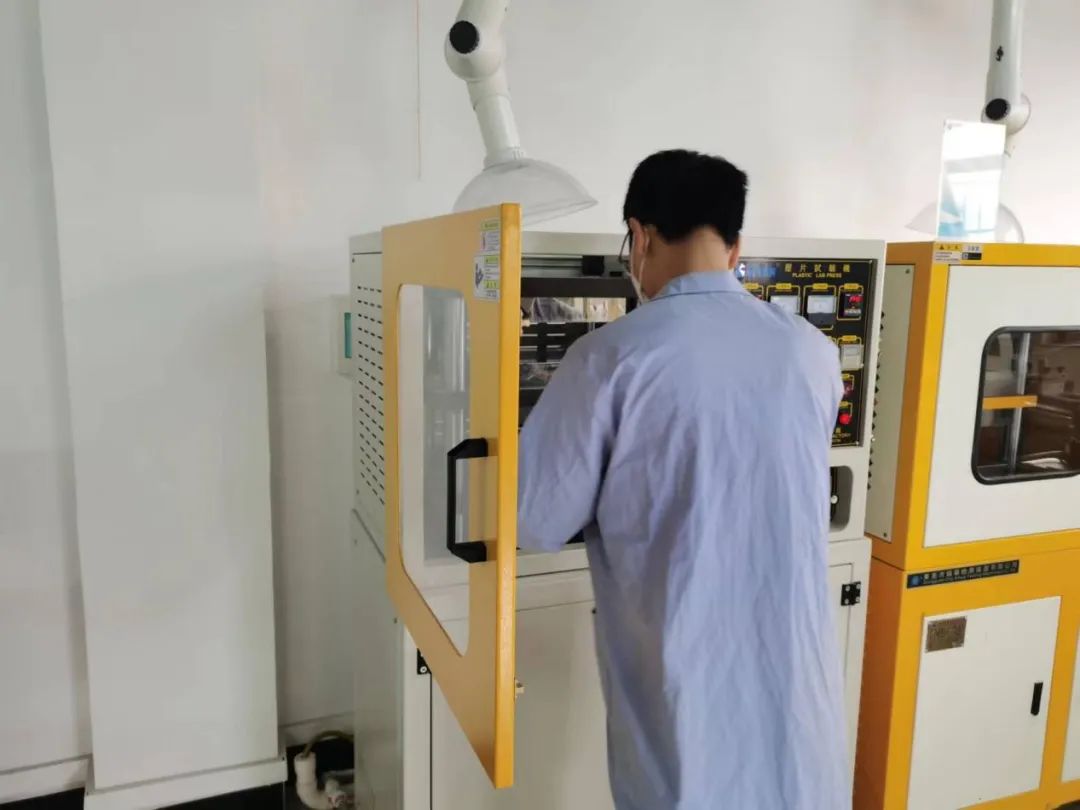

按配方体系称取原料充分搅拌均匀后，在双辊开炼机上混炼（170℃，5-10min），厚度控制在 3-4mm,压片机压板3mm,4mm各一块，用气动切片机切成国标样条，按国标测试要求做好相关样品的拉伸强度、氧指数、烟密度、硬度测试。
03测试方法
3.1、氧指数测试：采用承德市金建检测仪器有限公司 JF-5 氧指数测定仪按照 GB/T2406.2-2009 标准进行测试；
3.2、烟密度测试：采用上海埃提森仪器科技有限公司 ATS-JCY-03 型建材烟密度测试仪按照 GB/T8627-2007 标准进行测试；
3.3、拉伸强度测试：按照 GB/1040-2018 进行测试；
3.4、硬度测试：按《塑料邵氏硬度试验方法》GB/T2411-80 方法进行测试。
04、GY-3000氢氧化镁实验结果与讨论

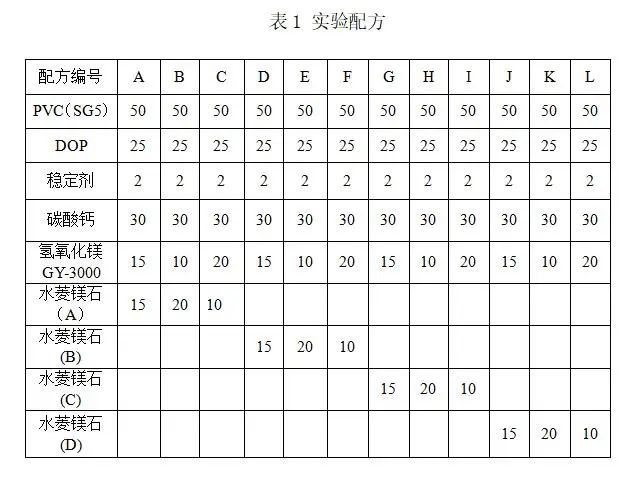

4.1 实验配方

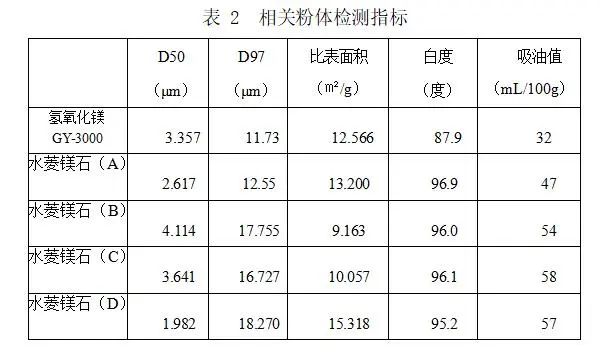

4.2 相关粉体的检测结果
4.3 实验结果
从表3数据看出：
1、随着广源氢氧化镁GY-3000的添加量越多，氧指数、烟密度越好，说明氢氧化镁GY-3000与水菱镁石粉相比，阻燃、抑烟效果相对要好；
2、水菱镁石粉（A）与（B）、（C）、（D）比较，氧指数和烟密度要好，结合表2粉体检测，可能是因为其它三个样品中的粗粉较多导致；
3、拉伸强度和硬度方面，粉体添加量一致的情况下没有出现太大差别。
文章来源：广源集团 作者：研发中心邱文福
(0)
