JS水泥基复合防水涂料是以改性聚丙烯酸酯乳液和多种添加剂组成的有机液料，再以高铝高铁水泥及多种添加剂组成的无机粉料，经科学配方加工制成的双组份水性防水涂料。
无剌激性，不含洗涤剂，对人体无毒、无腐蚀性，施工不污染环境，并可以根据用户的需要配制各种颜色，形成彩色防水涂层，可美化城布环境具有装饰性。可采用滚涂、刮涂，抹涂，刷涂方式，JS复合防水徐料可称为是一种"无缝卷材" 其涂层坚韧、高强、耐水性、耐洗性、耐久性优异，是国家推荐的中高档防水材料，特别适用于各种平顶、异型建筑屋面和厨浴室及地下室防水。成膜具有弹性，即使在-35℃，高温80℃仍保持不变。
集众多优点于一身的JS防水涂料，它的施工方法可一定要掌握！
一、基层处理
基层必须平整、压实、收光；表面须牢固、干净、无明水、无渗漏。阴阳角处应做成圆弧角。
二、配料
打底层涂料的重量比为：液料：粉料：水=10：20：14，底涂完工干燥后再涂刮防水层，其重量比为：液料：粉料：水：10：20：0～2；加水量应在规定的范围内，在斜面、顶面或立面上施工，为了能挂住足够的料应不加或少加水；平面为涂膜平整可以适当多增加些水。

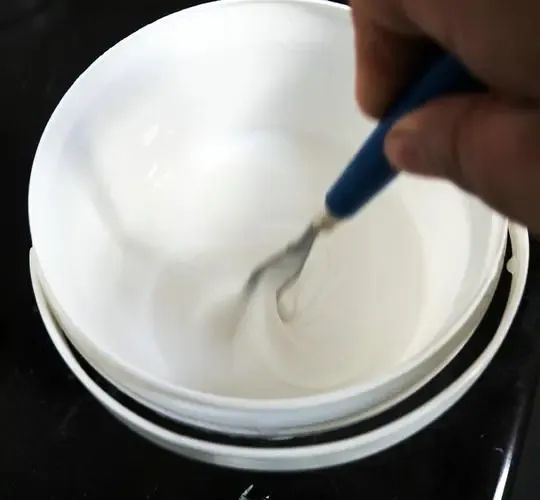

如果施工操作要求，需要加水，要在加水后，再用搅拌器边搅拌边缓缓加入粉料之后充分搅拌直至料中不含团粉（搅拌时间不少于5分钟）。

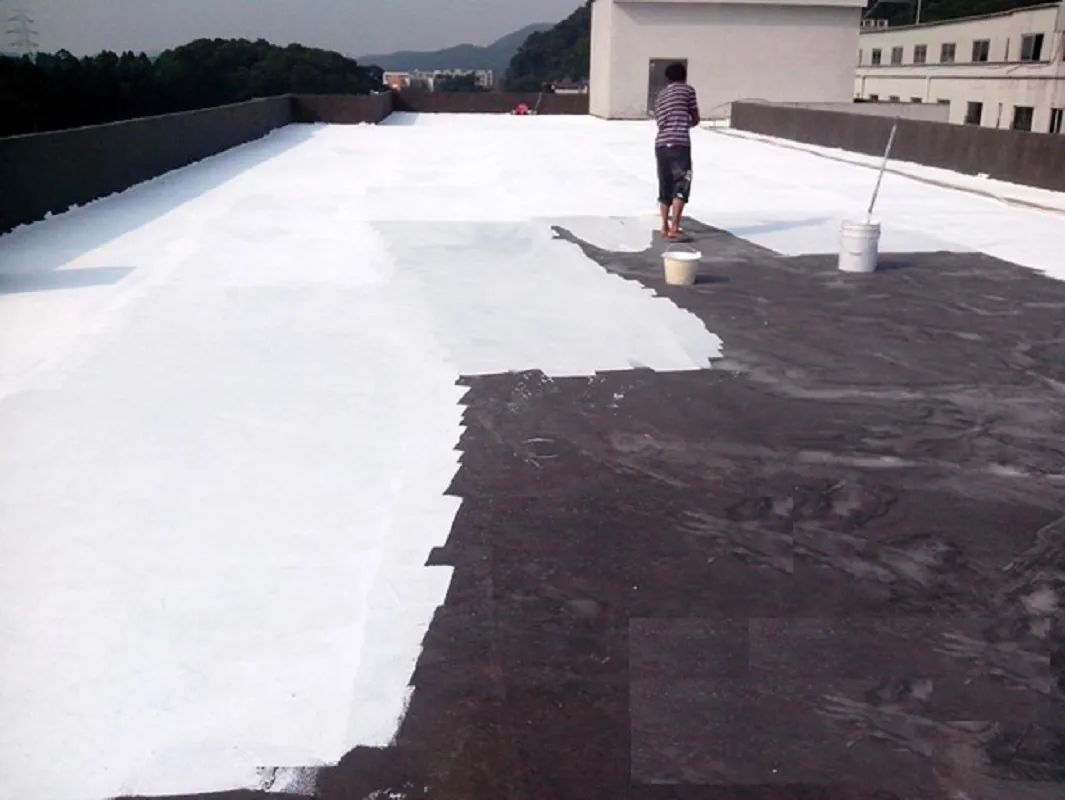

三、涂覆
用滚筒及刮板涂覆，该工程施工方法选定为P4工法，按照打底层—下层—叫呻层—面层的次序逐层完成，各层之间的时间间隔以前一层涂膜干涸不粘手为准，确保厚度在1.5mm左右。涂覆时应注意以下事项：1若液料有沉淀应随时搅拌均匀；2涂覆应尽量均匀，不能有局部沉积，不能过厚或过薄，涂料与基层之间不留有汽泡，粘结严实。3每层涂覆必须按照规定用量取料，最薄处不低于1.3mm。4涂层硬化后，马上进行保温养护，保证涂层潮湿，以防粉化。第一次养护需小心，以免破坏涂层，共养护2～3天。养护方式：水、盖湿物或做保护层。
四、保护层施工
1水泥砂浆找平层：底板防水层施工完毕后，要待其彻底固化后，进行保护层施工。做50px水泥砂浆找平层作为保护层，终凝后洒水养护，避免因失水而粉化。
1水泥砂浆保护层：在地下室立面防水最后一道防水层施工完毕后，等待其彻底凝固后，用1：2水泥砂浆做保护层，并洒水养护。保护层施工完毕后，用2：8的灰土分层回填并夯实。
五、质量要求
防水层施工完毕后，应认真检查工程的各个部分，尤其要重点检查薄弱环节。如果出现有裂纹、翘边、鼓泡、分层等现象，要及时修复。
注意事项：

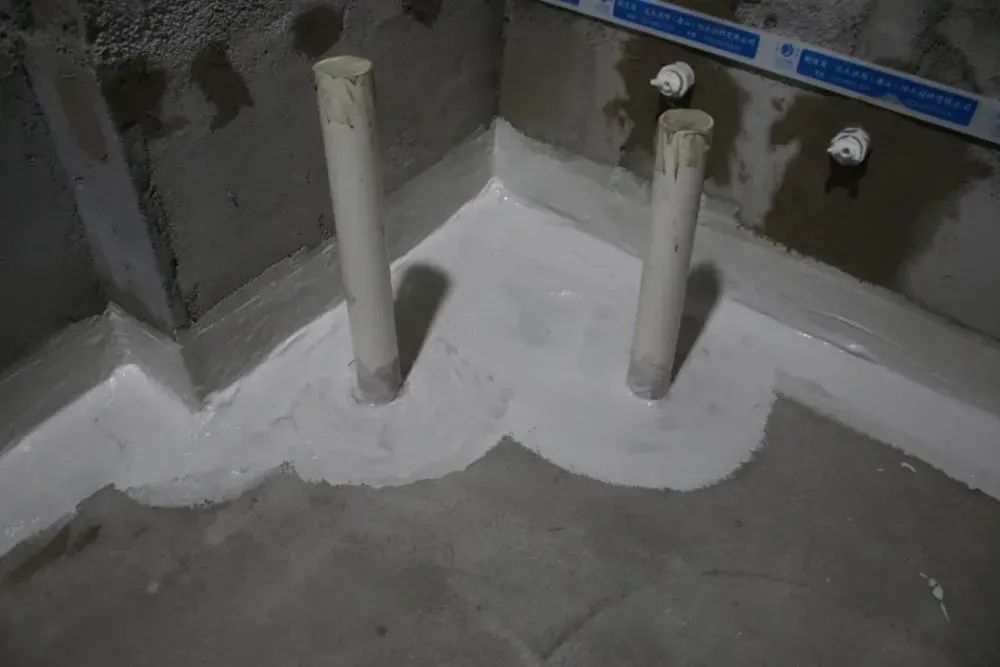

1细部涂覆：转角处、穿墙管、施工缝等位置均为防水中的薄弱环节，需要进行加强处理。平面与立面的交接处一定要符合相关规定，达到标准要求。2施工条件：JS聚合物水泥基防水涂料不宜在雨中施工，也最好不要在潮湿环境下施工。尽量保持施工环境，通风良好，环境干燥。3材料存放：材料存在在阴凉干燥处，温度5℃以上。4可用时间：可用时间与环境温度成反比，环境温度越低，可用时间越长。在液料：粉料：水=10：20：0～2，环境温度为20℃的条件下，涂料可用时间约3h。一旦过时导致涂料稠硬后，不可再加水再与之拌和使用。5产品保护：
施工完毕后不准在防水层上打洞，要做好产品保护，以免破坏防水层。
非施工现场操作人员严禁进入施工现场，以免影响施工。
施工操作人员不准穿带钉子鞋或高跟鞋进入现场，以免破坏已做好的防水层；防水层未干，严禁人员在工作面上乱踩。
施工操作人员在施工现场项遵章守纪。
(0)
