环氧地坪漆根据性能及颜色的要求，需要加入比较多的颜填料，由于颜料和填料的存在需要降低体系的粘度和控制颜填料的絮凝以实现优秀的配色，这必须使用分散剂解决。
选择合适的润湿分散剂不但能够降低体系粘度，提高颜填料量，降低生产成本。而且能提高涂料自身的储存稳定性，防止浮色发花，同时能使颜料之间良好配合得到稳定的颜色，也提升了颜料的展色性和漆膜性能，降低了使用颜料的成本。
环氧地坪漆结构
1、环氧地坪漆-填料浆分散
☆ 环氧填料浆+环氧色浆=环氧地坪成品漆
☆ 环氧地坪漆填料浆需要解决硫酸钡，硅微粉，碳酸钙等的分散。
☆ 环氧地坪漆填料浆粘度影响因素:树脂与粉料的比例。
☆ 选择分散剂，防沉剂、润湿流平剂，溶剂稀释剂等。
★ 倍特尔分散剂推荐：BD8141X和BD8343
★ 填料浆分散小技巧:不建议填料浆中共研磨分散钛白粉，
①钛白粉不能精细化分散，
②易分散和难分散颜料混磨导致研磨分散效率低。
2、环氧地坪漆-钛白浆分散
☆ 环氧地坪钛白浆分散，分散钛白粉。
☆ 环氧钛白浆粘度影响因素:树脂与钛白粉的比例，分散剂的选择，分散剂的 SOP%、防沉剂、润湿流平剂，溶剂稀释剂等。
★ 倍特尔分散剂推荐：BD8141X
★ 分散技巧：加入适量的BD8104S，起到防浮色发花的作用。
3、环氧地坪漆-黑浆分散
☆ 环氧地坪黑浆分散，分散炭黑。
☆ 环氧黑浆粘度影响因素:树脂与碳黑的比例，分散剂的选择，分散剂的 SOP%、防沉 剂、润湿流平剂，溶剂稀释剂等。
★ 倍特尔分散剂推荐：BD8343、BD8104S
★ 分散技巧：加入适量的BD8104S，起到防浮色发花的作用。

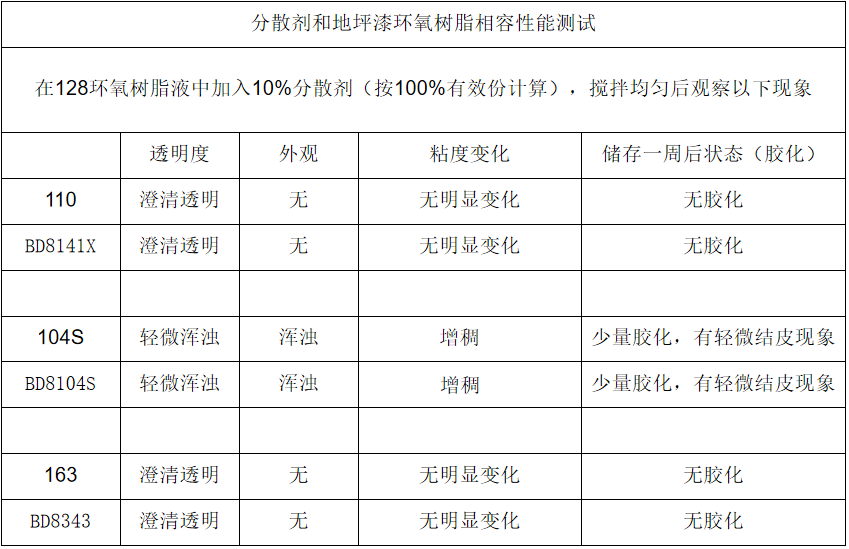

分散剂与地坪漆环氧树脂体系的相容性能

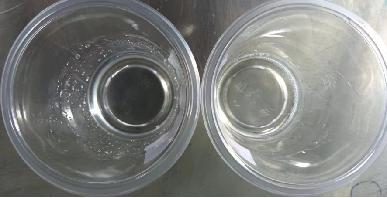

110&环氧树脂 BD8141X&环氧树脂

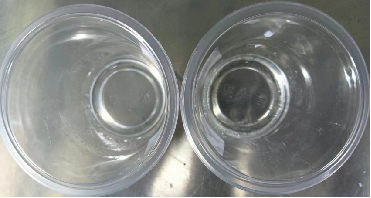

104S&环氧树脂 BD8104S&环氧树脂

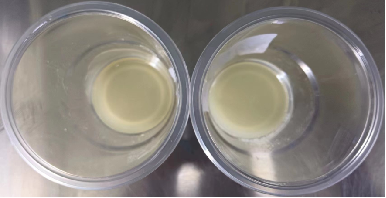

163&环氧树脂 BD8343&环氧树脂
分散剂在环氧地坪漆中的分散性能测试

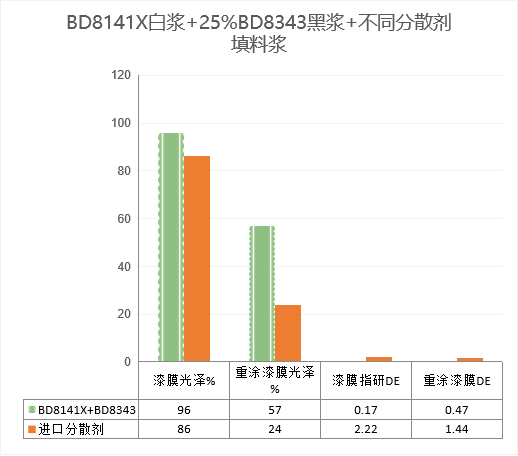

01、填料浆对比测试
结论
在BD8141X白浆、25% BD8343黑浆中，BD8141X + BD8343搭配的漆膜的光泽、指研色差和重涂漆膜色差都要优于竞品。

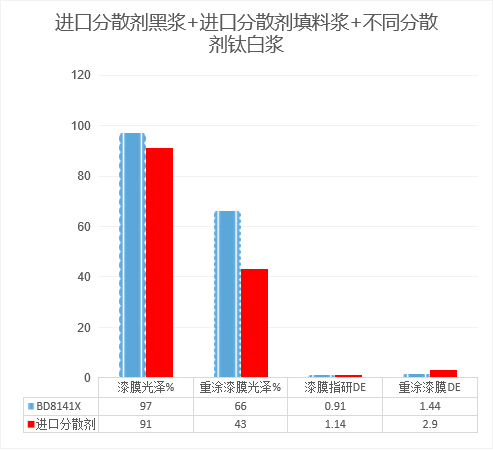

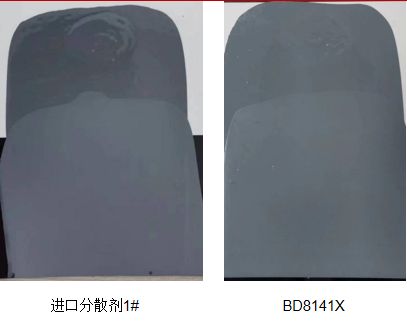

2、钛白浆对比测试
结论
在进口分散剂黑浆、进口分散剂填料浆中，BD8141X白浆制配的漆膜的光泽、指研色差和重涂漆膜色差都要优于竞品。

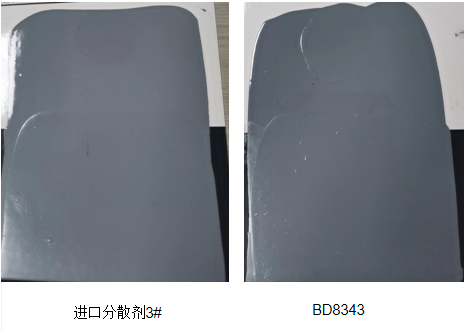

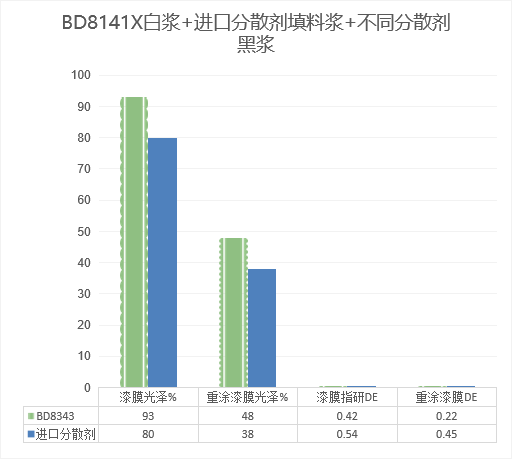

3、黑浆对比测试（BD8343分散剂vs竞品分散剂）
结论
BD8141X白浆、进口分散剂填料浆中，BD8343黑浆制配的漆膜的光泽、指研色差和重涂漆膜色差都要优于竞品。

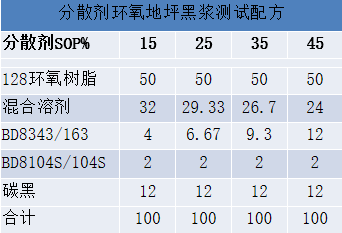

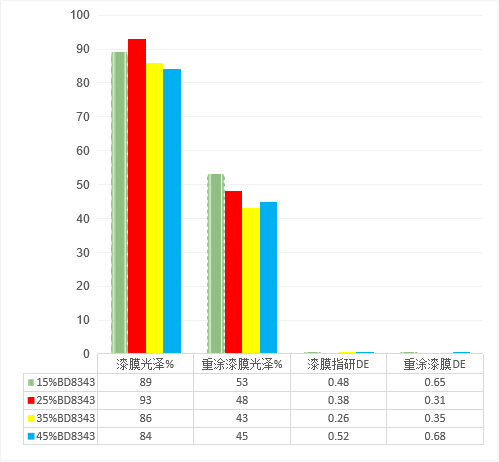

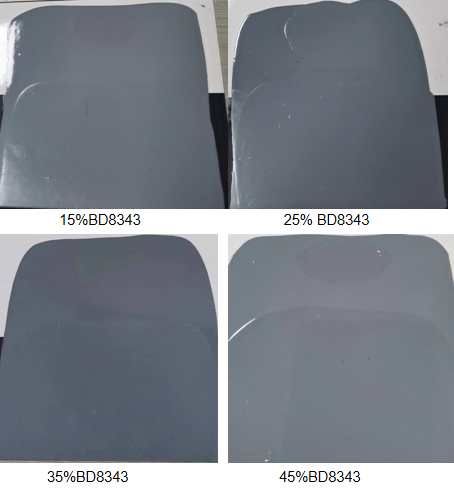

4、黑浆对比测试 （不同浓度BD8343分散剂对比）
结论
BD8141X白浆、BD8141X + BD8343填料浆中，BD8343黑浆浓度25-35%制配的漆膜的光泽、指研色差和重涂漆膜色差漆膜优于15%和45%。

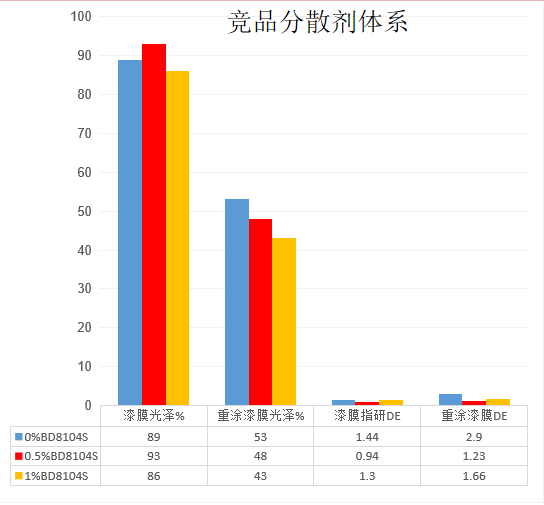

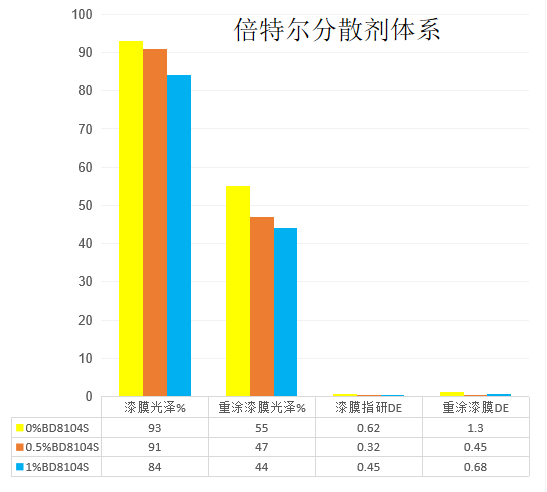

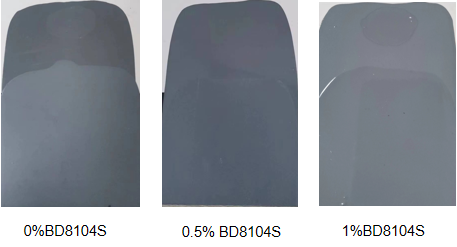

5、白浆后加入BD8104S分散剂对比测试
结论
加入BD8104S时能降低体系的指研色差和重涂漆膜色差，0.5% BD8104S时效果最佳。

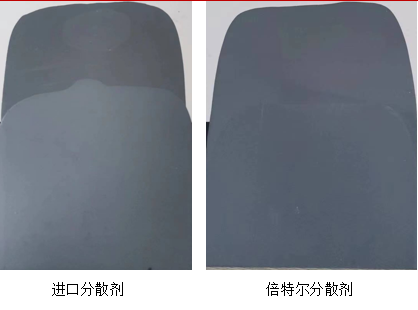

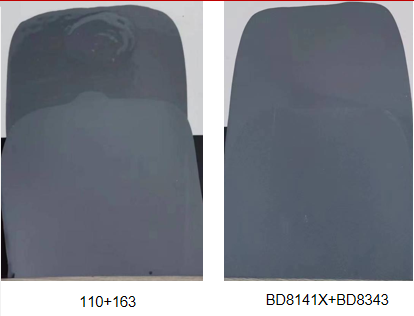

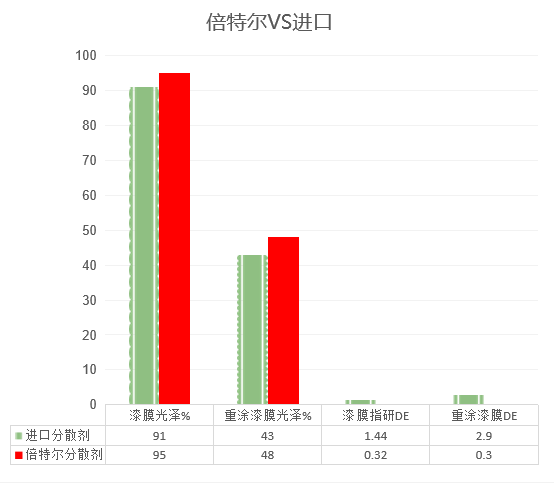

6、倍特尔分散剂配合方案VS进口分散剂配合方案
结论
当体系中全部为倍特尔分散剂时，体系中的指研色差和重涂漆膜色差明显优于进口分散剂。
总结
环氧地坪漆中，白浆分散剂为BD8141X时，所制备的配色环氧白漆高速分散加入0.5%的BD8104S分散剂后，黑浆分散剂为BD8343、用量25-35%，环氧地坪填料浆分散剂为BD8141X+BD8343，此时环氧地坪体系漆膜重涂色差和指研色差最小，且降低了分散剂的使用量，成本方面具有优势。
产品性能

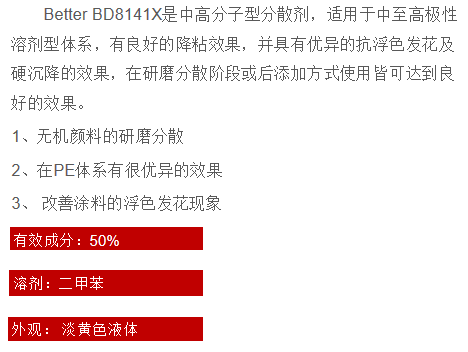

01、BD8141X

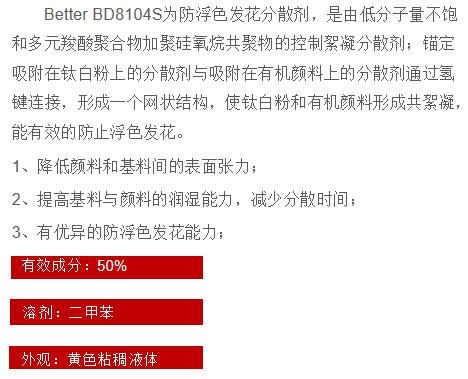

02、BD8104S

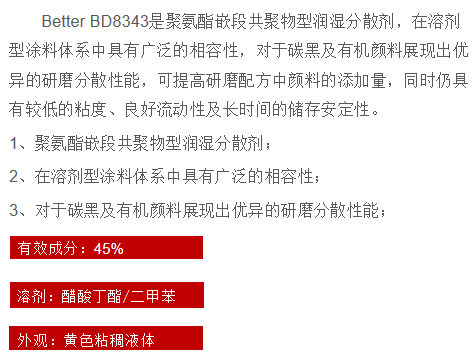

03、BD8343
(0)
