涂装后漆膜发霉不良原因分析以及防治措施
一、定义
在湿热环境中,漆膜表面滋生各种霉菌的现象称为长霉,也称为生霉或霉染。
二、现象

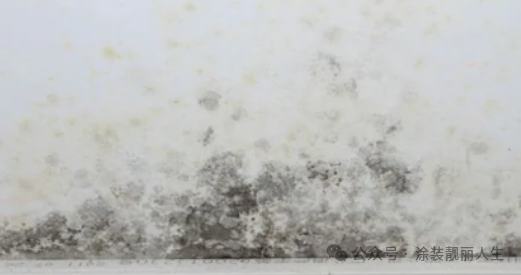

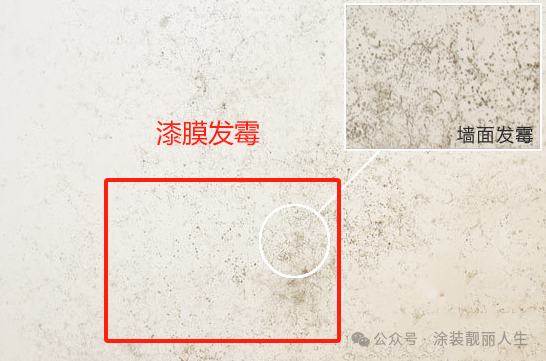

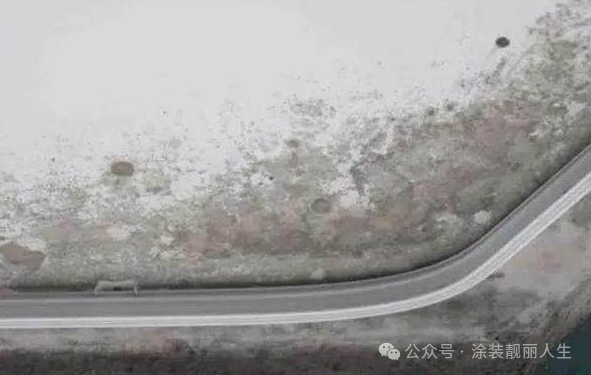

漆膜处于湿热等环境中,漆膜表面局部或全部生长肉眼可见的霉菌斑点。严重时,长霉斑点大部分在5mm以上或整个表面布满菌丝。常见于水性建筑涂料。
三、原因分析
①涂料的防霉性能不好,涂膜的防水、防湿热性能不佳,有水汽等腐蚀介质渗入漆膜。
②涂膜长期处于高温、高湿、空气流动不畅、不见光的环境中。
③在水溶性涂料中,酪蛋白、大豆蛋白质、藻肌酸、淀粉、天然胶、纤维素衍生物以及某些助剂如乳化剂或消泡剂都为微生物的生长提供了条件。
④在涂料生产和施工过程中,霉菌和污物混入，底材处理不充分等。
四、防治措施
①选择防霉性能好的涂料,在容易生霉的环境中,尽量选用溶剂型涂料,可大大降低涂料的霉变。涂料的配套应按照工艺设计要求,并达到一定的干膜厚度。涂料的封闭防水、抗沾污性能要好,防止腐蚀介质的侵入和附着。
②避免涂料长期处于污染源中，保证房屋的通风并防潮。
③涂料中促进霉菌生长的物质少加或不加,加入防霉、杀菌剂对涂膜的防霉作用效果显著。防霉、杀菌剂的主要品种有:取代芳烃类,如五氯苯酚及其钠盐、四氯间苯二腈(TPN,商品名N96)、邻苯基 苯酚等;杂环化合物,如2-(4-噻唑基)苯并咪唑(TBZ)、苯并咪唑氨基甲酸甲酯(BCM)2-正辛基-4-异噻唑-3-酮(商品名Skane M-8)等;胺类化合物,如双硫代氨基甲酸酯、水杨酰苯胺等;有机金属化合物,如有机汞、有机锡、有机砷等,有机锡主要用于船底防污漆;其他类型,如磺酸盐和醌类化合物、四氯苯醌、偏硼酸钡、氧化锌等。这些物质一般采用物理掺混法混人涂料,用量为涂料总量的0.5%左右。也有将两种或两种以上防霉剂混配使用,如将TPN与TMTD按混配比2:3混合使用,用量共为0.5%,可使涂料达到既耐霉又抗腐败的效果。
④在制漆和涂装过程中要用干净的设备,不要让腐败部分与好的部分混合,尽量减少空气中灰尘的污染等。要作好底材的处理,墙面要涂封闭涂层并打好腻子。
⑤对霉变漆膜,少量几个霉点可铲去后修补;一般都应将涂层铲去,进行表面处理后,重新涂装。
来源：涂装靓丽人生
(0)
