粉末静电喷涂的工艺流程：工件前处理→喷粉→固化→检查→成品
一、工件前处理
工件经过前处理除掉冷轧钢板表面的油污和灰尘后才能喷涂粉末，同时在工件表面形成一层锌系磷化膜或者是硅烷膜以增强喷粉后的附着力。前处理后的工件必须完全烘干水分并且充分冷却到35℃以下才能保证喷粉后工件的理化性能和外观质量。

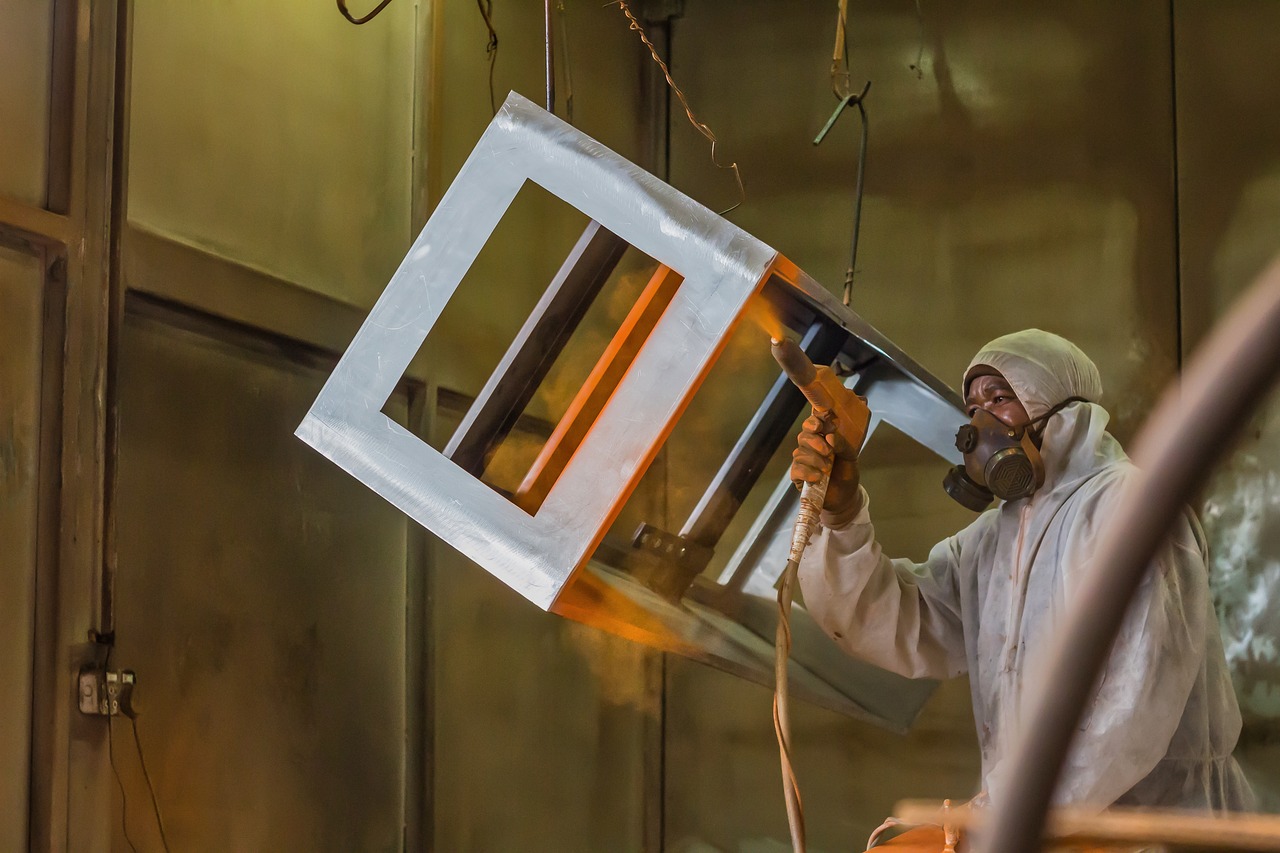

二、喷粉
①原理
工件通过输送链进入喷粉房的喷枪位置准备喷涂作业。静电发生器通过喷枪枪口的电极针向工件方向的空间释放高压静电(负极)，该高压静电使从喷枪口喷出的粉末和压缩空气的混合物以及电极周围空气电离(带负电荷)。
工件经过挂具通过输送链接地(接地极)，这样就在喷枪和工件之间形成一个电场，粉末在电场力和压缩空气压力的双重推动下到达工件表面，依靠静电吸引在工件表面形成一层均匀的涂层。
②粉末静电喷涂施工工艺
※ 静电高压60-90kV。电压过高容易造成粉末反弹和边缘麻点；电压过低上粉末率低。
※ 静电电流10～20μA。电流过高容易产生放电击穿粉末涂层；电流过低上粉率低。
※ 流速压力0.30-0.55MPa.流速压力越．高则粉末的沉积速度越快，有利于快速获得预定厚度的涂层，但过高就会增加粉末用量和喷枪的磨损速度。
※ 雾化压力0.30～0.45MPa。适当增大雾化压力能够保持粉末涂层的厚度均匀，但过高会使送粉部件快速磨损。适当降低雾化压力能够提高粉末的覆盖能力，但过低容易使送粉部件堵塞。
※ 清枪压力0.5MPa。清枪压力过高会加速枪头磨损，过低容易造成枪头堵塞。
※ 供粉桶流化压力0.04～0.10MPa。供粉桶流化压力过高会降低粉末密度使生产效率下降，过低容易出现供粉不足或者粉末结团。
※喷枪口至工件的距离150～300mm。喷枪口至工件的距离过近容易产生放电击穿粉末涂层，过远会增加粉末用量和降低生产效率。
三、固化原理
环氧树脂中的环氧基、聚酯树脂中的羧基与固化剂中的胺基发生缩聚、加成反应交联成大分子网状体，同时释放出小分子气体(副产物)。固化过程分为熔融、流平、胶化和固化4个阶段。温度升高到熔点后工件上的表层粉末开始融化，并逐渐与内部粉末形成漩涡直至全部融化。
粉末全部融化后开始缓慢流动，在工件表面形成薄而平整的一层，此阶段称流平。温度继续升高到达胶点后有几分短暂的胶化状态(温度保持不变)，之后温度继续升高粉末发生化学反应而固化。
四、检查
固化后的工件，日常主要检查外观(是否平整光亮、有无颗粒、缩孔等缺陷)和厚度(控制在55～90μm)。如果首次调试或需要更换粉末时则要求使用相应的检测仪器检测如下项目：外观、光泽、色差、涂层厚度、附着力(划格法)、硬度(铅笔法)、冲击强度、耐盐雾性(400h)、耐候性(人工加速老化)、耐湿热性(1 000h)。
五、成品
检查后的成品分类摆放在运输车、周转箱内，相互之间用报纸等软质材料隔离，以防止划伤并做好标识待用。
(0)
