一、定义
漆膜在使用过程中出现不连续的外观变化称为开裂，通常是由于漆膜老化而引起的。
二、现象

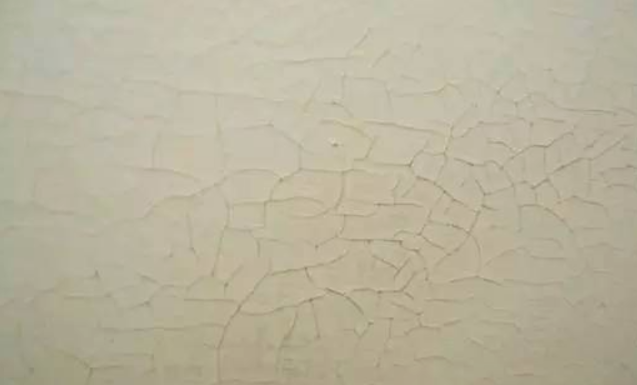

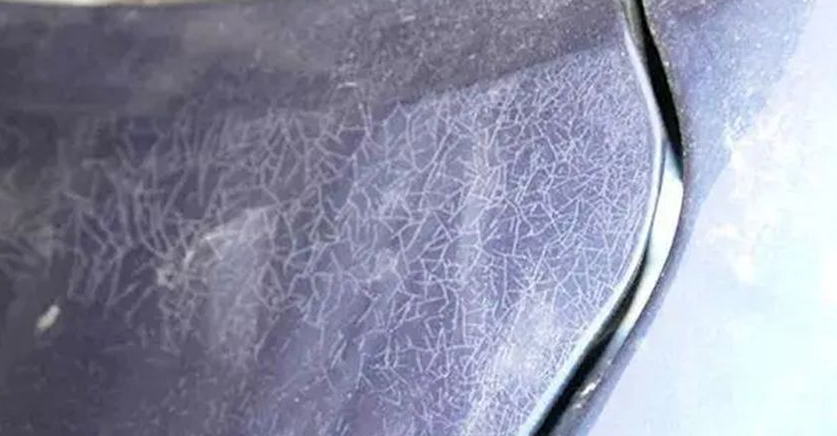

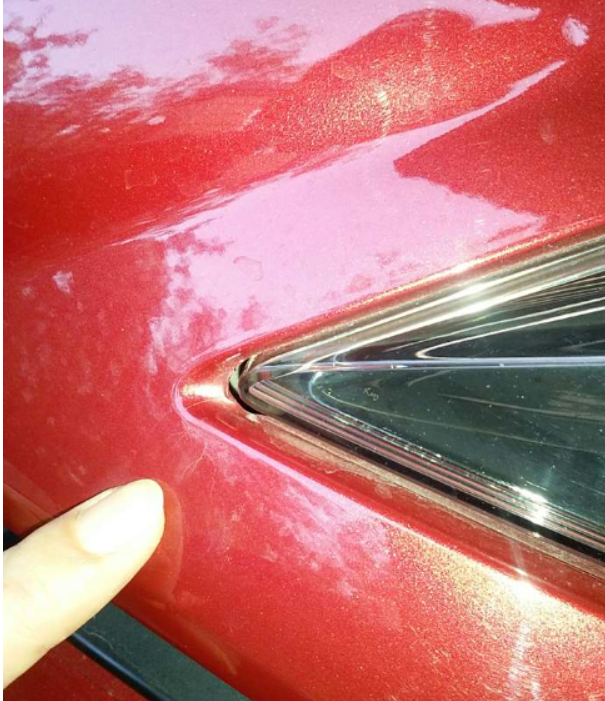

漆膜在使用中,产生可目测的裂纹或裂缝,裂纹从小到大，从浅至深,最终导致漆膜完全破坏。开裂是一种较为严重的弊病,根据裂纹的深浅可分为:细裂(细浅的表面裂纹且大体上以有规则的图案分布于漆膜上);小裂(类似于细裂,但其裂纹较为宽深);深裂(裂纹至少穿透一道涂层的开裂形式,最终导致漆膜完全破坏);龟裂(宽裂纹且类似龟壳或鳄鱼皮样的一种开裂形式);鸦爪裂(裂纹图案似乌鸦爪样的一种开裂形式)。
三、原因分析
①漆膜长期处于日晒、雨淋和温度剧变的使用环境中，受气候及氧化影响,漆膜失去弹性而开裂。
②底面涂料不配套,如在长油度醇酸底漆上涂刷漆膜较硬的面漆,造成两层膜膨胀率不一致,易开裂。
③底漆涂装得过厚,未等干透就涂装面漆。面漆过厚,或在旧漆膜上修补层数过多的厚层,都易开裂。
④涂料使用前没有搅拌均匀，上层含基料多,而下层含颜料多,如只取用下层部分,就容易出现裂纹。
⑤涂料选择不当,未选用耐候性能优良的涂料作为面漆。涂料的力学性能不好,柔韧性不佳,在涂膜受温度剧变或压缩外力时,容易开裂。
⑥涂膜内部存在针孔、漏涂以及气泡等缺陷,使漆膜承受应力,特别在急冷、漆膜疲劳等过程时,容易发生漆膜开裂。
⑦丙烯酸、过氯乙烯、氯化橡胶等涂料中加入增塑剂过多,增塑剂迁移使漆膜变脆。
⑧对底材处理不严格,如含有松脂未经清除和处理的木质器件,在日光曝晒下会溶化渗出,造成局部龟裂;在塑料、橡胶等表面光滑的底材上涂装过厚的底漆,因附着力不好,容易出现裂纹。
四、防治措施
①防止涂膜长期处于严酷的腐蚀环境中,避免在高温、低温场合,或急剧温变的场合使用。漆膜一定要干透,经过至少2个星期的保养时间,再放入腐蚀环境,特别是在修补场合和新涂层早期曝露在严寒中容易出现裂纹。
②增强涂层之间的配套性,强调底涂层和面涂层的膨胀性能应相接近。配套采用“底硬面软”的原则，在容易开裂的场合加人片状或纤维填料。
③涂膜一次涂装不能过厚(厚膜涂料，可保证一定的机械强度的除外),按工艺要求严格控制底、面漆厚度。涂装应有一定的涂装间隔,底漆要干透,再涂面漆。
④涂料使用前应搅拌均匀并过滤。对双组分涂料，除加人适量的固化剂并搅拌均匀外,还有一定的活化期和使用期限。
⑤选用耐候性能良好的涂料作为外用面漆,特别是处于长期日晒雨淋的环境中的涂料。涂料的力学性能应良好,柔韧性1~2级,附着力1~2级,抗冲击强度达到40cm以上。
⑥避免涂料中针孔、气泡等缺陷的产生。
⑦选用内增塑和外增塑良好、粘接强度高的树脂。涂料中所用的增塑剂的品种和用量要严格筛选和控制,防止过多加人引起增塑剂迁移使漆膜变脆。
⑧加强底材的处理,底漆不仅除油、除锈、除污,还应有一定的粗糙度,必要时用细砂纸轻微打磨。木器处理时，需将松脂铲除,用乙醇擦拭干净,松脂部位涂虫胶清漆封闭后再涂装。
⑨如漆膜已轻度起皱,可用水砂纸磨平后重涂。对于肉眼可见的裂纹,涂膜已失去保护功能,应全部铲除失效漆膜,重新涂装。
来源：涂装靓丽人生
(0)
