2024年8月20-23日，中国感光学会辐射固化专业委员在湖北宜昌市主办召开“2024第二十五届辐射固化年会”，以促进辐射固化技术及产业上下游的交流与合作。
巴斯夫欧洲应用技术实验室负责人，Tunja Jung女士受邀与会，并在现场发表2场主题演讲：
（1）《欧洲辐射固化市场概况》
（2）《UV 和 EB 固化涂料——卷材涂层的新选择》
通过主题演讲和现场交流，巴斯夫为与会人员带来树脂部门在辐射固化卷钢涂料领域的创新解决方案，携手业内外同仁为绿色环保科技和经济的发展助力。
UV/EB固化
原理介绍
UV固化和EB固化同属于辐射固化的范畴。辐射固化是一种借助于能量源照射实现化学配方（涂料、油墨和胶粘剂等）由液态转化为固态的加工过程。其中的能量源，就包括UV光源(汞灯，LED，氙灯等)和电子束(EB)。

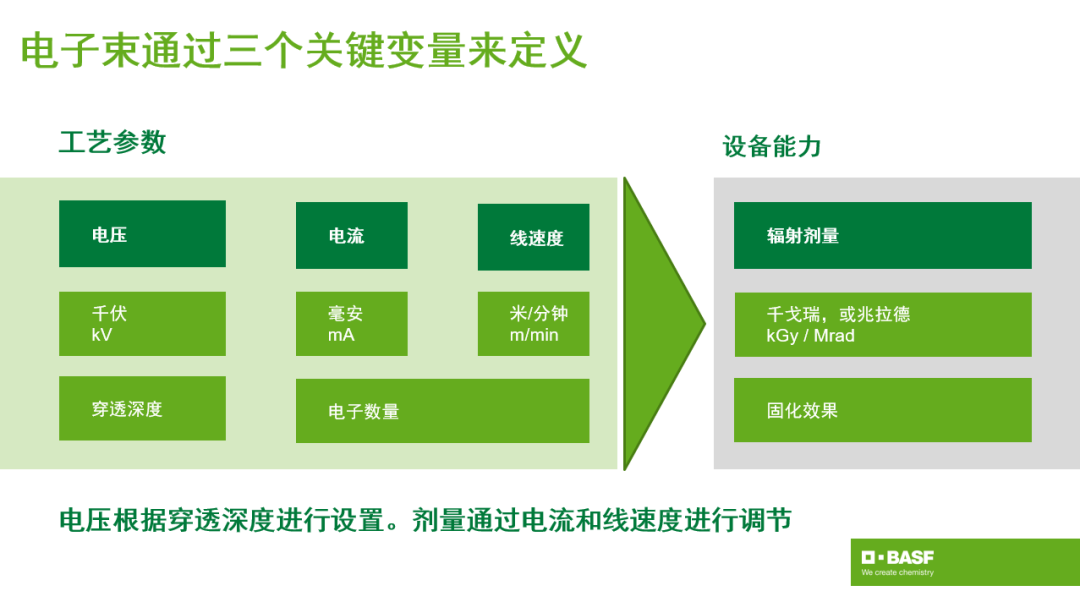

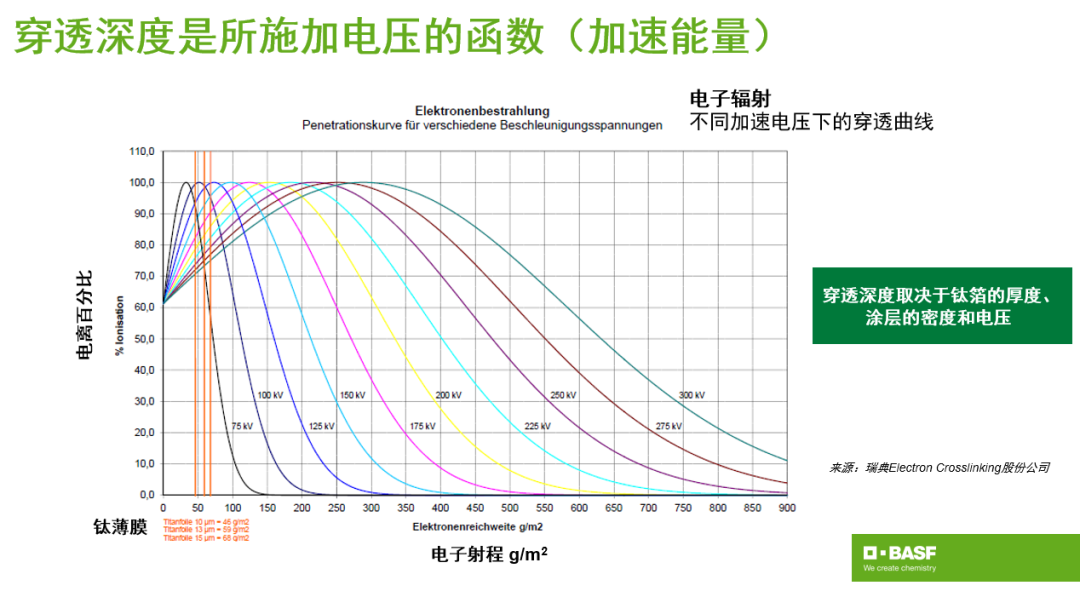

电子束固化的基本设定
对比UV和EB固化的特点
就两种固化过程和性能建立的关系，我们也进行了对比。理论上来说，不管是UV固化还是EB固化，树脂中的双键转化率，其实是由树脂自身的玻璃化转变温度（Tg）来决定。
测试条件包括，配方：芳香族环氧丙烯酸酯，稀释于TPGDA，粘度：约1000 mPa*s，膜厚：20 μm，固化条件：0 – 28.8 kGy

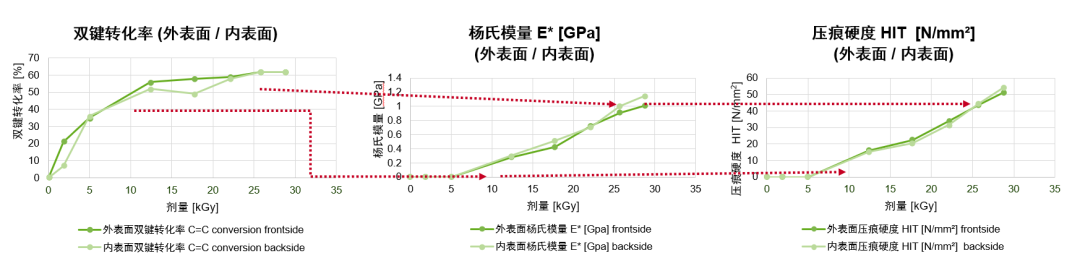

就上图EB固化的过程和性能，我们发现双键转化率在达到一定辐射剂量后保持相对恒定，而机械性能（如：杨氏模量和硬度）依然会随辐射剂量的增加而上升，即双键转化率的高低不能充分反映固化后的机械性能。
我们还发现，EB可实现深度固化，外表面和内表面的固化程度非常接近，使得在涂层厚度方向上没有显著的双键转化率梯度。

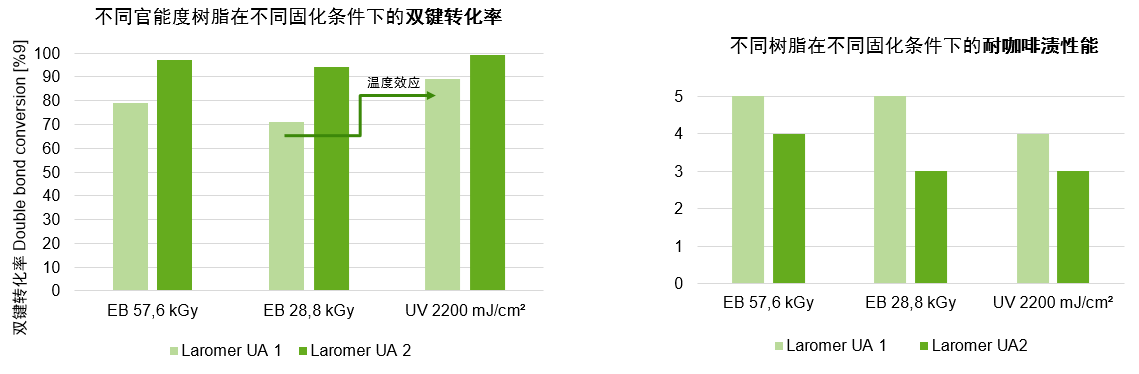

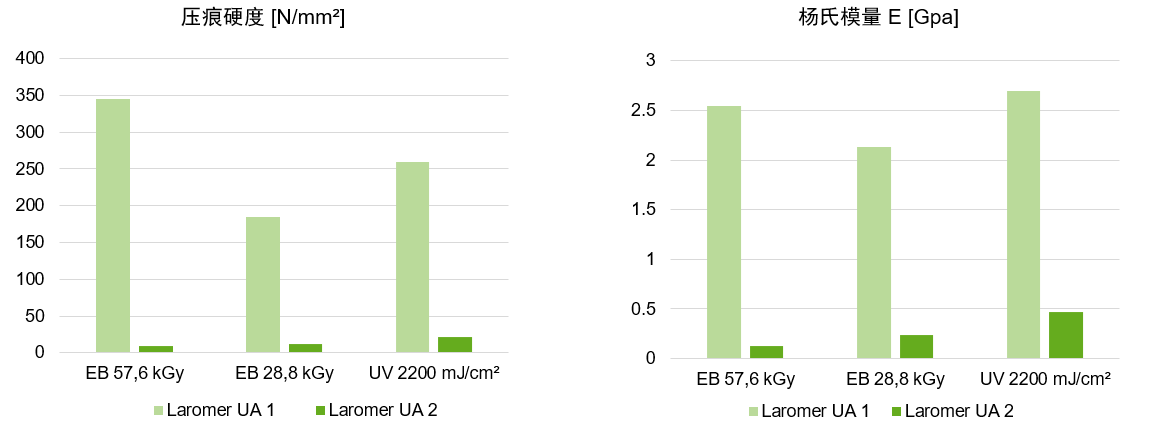

现在，我们再对高低两种不同官能度的聚氨酯丙烯酸酯(UA)树脂进行不同固化方式的对比。
*聚氨酯改性丙烯酸酯 Laromer UA 2 (官能度2.8) 和 Laromer UA 1 (官能度7.0)
巴斯夫EB卷钢涂料的解决方案
巴斯夫Laromer® 产品系列
对于EB卷钢涂料而言，柔韧性、附着力和耐久性是关键性能指标，可以通过聚氨酯丙烯酸酯(UA)等化学类型的树脂来实现。
以下是巴斯夫树脂部门用于紫外和电子束固化卷钢涂料的低聚物树脂产品组合，仅供参考。

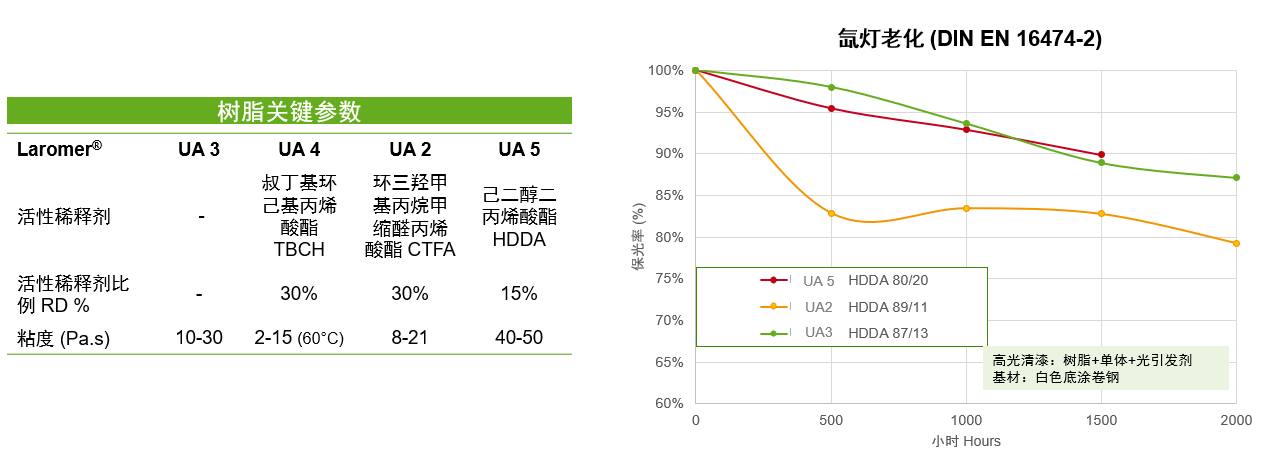

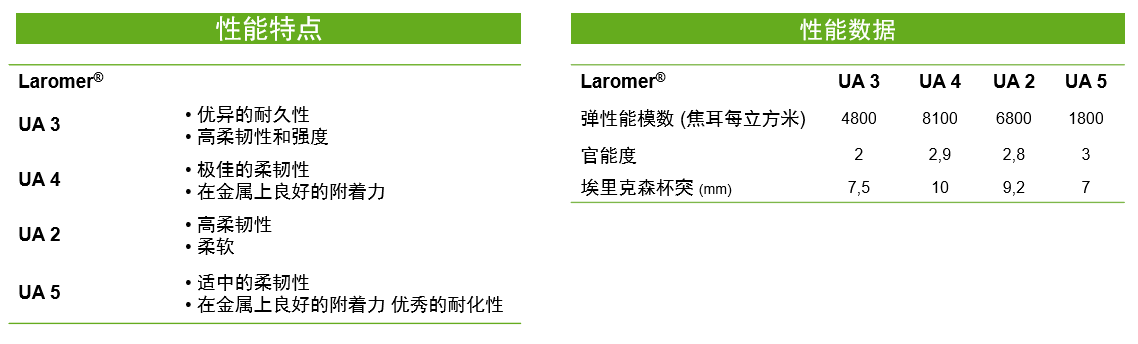

面漆应用

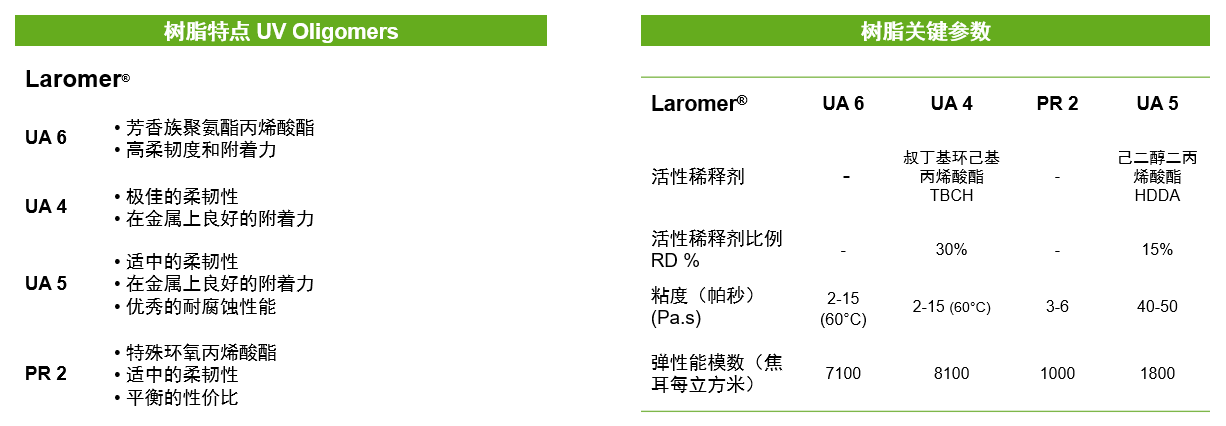

底漆应用
*弹性能模数越高代表柔韧性越好
结语
1. 就EB涂料来说，除了丙烯酸酯的自由基聚合之外，还存在其他独立的副反应，所以双键转化率的稳定不能作为EB涂料的“最终性能”的判断指针。
2. 与UV固化相比，EB固化可达到更好或相似的耐性水平。
3. 由于温度效应，特别是对于高玻璃化转变温度的涂层，与EB固化相比，UV固化可达到更高的双键转化率。
(0)
