滑石粉粒径对涂料性能的影响：从微观结构到宏观表现
辽宁鑫达滑石集团有限公司——郑毅
摘要：滑石粉作为重要的涂料填料，其粒径分布对涂料的流变性、力学性能、光学特性、防腐性及施工工艺均有显著影响。本文系统探讨了不同粒径滑石粉（粗粒径 > 20μm，中等粒径 5-20μm，细粒径 1-5μm，超细/纳米级 < 1μm）在涂料体系中的作用机理与性能表现。研究表明，细粒径滑石粉显著提升涂层光泽、细腻度及抗沉降性，但可能增加体系粘度并影响分散稳定性；粗粒径则有助于降低成本、提高消光性和抗流挂性能。合理选择滑石粉粒径是优化涂料综合性能的关键。实验数据显示，采用5μm滑石粉的环氧底漆，其沉降率较20μm样品降低60%，而光泽度（60°）提升35%。
关键词：*滑石粉；粒径分布；涂料性能；流变性；力学强度；光泽；沉降稳定性；施工性能
引言
滑石粉（3MgO·4SiO2·H2O）因其独特的片状结构、化学惰性、低硬度及亲油性，广泛应用于涂料工业中充当功能填料。它不仅有效降低成本，更能显著改善涂料的物理机械性能、流变特性、光学效果及耐久性。随着涂料技术向高性能、多功能及环境友好方向持续发展，填料的精细化控制变得日益重要。在诸多影响滑石粉填料效果的因素中，粒径及其分布是决定其与树脂基体相互作用方式及最终涂层性能表现的核心参数。深入理解滑石粉粒径对涂料多维度性能的影响规律，对于配方设计师精准选材、优化性能、解决实际生产问题具有重要指导意义。
一、粒径范围定义与典型作用

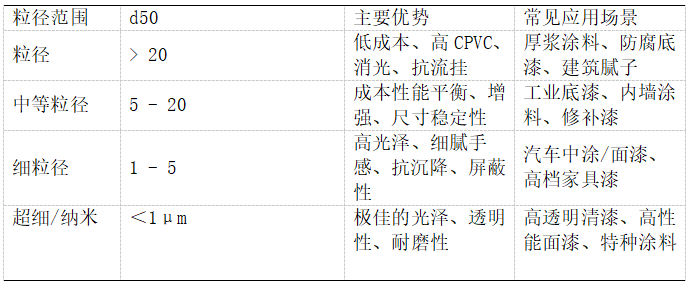

根据粒径大小，滑石粉在涂料中的应用大致可划分为以下类别：
二、粒径对关键涂料性能的影响机理与数据
1. 流变性与施工性：
粘度与触变性：粒径减小，比表面积急剧增大，与树脂的相互作用点增多，通常导致体系粘度上升。超细粉体易形成更致密的网络结构，显著提高低剪切粘度（利于抗沉降）和触变性（利于抗流挂）。例如，在醇酸体系中加入等量（15%体积）滑石粉，D50=3μm的样品比D50=15μm的样品，其布鲁克菲尔德粘度可高出40-60%。但粗颗粒在厚浆体系中提供“骨架”支撑，也能增强抗流挂性。
沉降稳定性：细粒径滑石粉（尤其< 5μm）遵循斯托克斯定律，沉降速度与粒径平方成正比。实验证明：在相同配方和储存条件下，D50=5μm滑石粉配制的环氧底漆，其30天沉降体积比仅为5%，而D50=20μm的样品沉降体积比高达25%，差异显著。
2. 光学性能：
光泽与表面细腻度：粒径是影响涂层表面平整度和光反射均匀性的关键。粒径过大（接近或大于涂层干膜厚度）会导致表面凹凸不平，引发光的漫反射，显著降低光泽（60°光泽可降低20单位以上）。 细粉（D50 < 5μm）则能填充微孔，形成更光滑表面，实现高光泽（>85GU @60°）和优异的手感。研究表明，在丙烯酸面漆中，将滑石粉从D50=10μm更换为D50=2μm，60°光泽可提升约35%。
消光性：粗粒径滑石粉（>15μm）本身可作为消光粒子，其突出于涂层表面的部分有效散射光线，是经济型消光填料的选择之一。
3. 力学性能与屏蔽性：
增强与刚性：滑石粉的片状结构是其增强作用的基础。细小的片状粒子具有更大的径厚比和比表面积，能更有效地与树脂结合，阻碍分子链运动，分散应力。数据表明，在环氧防腐底漆中，使用D50=3μm的滑石粉比使用D50=25μm的滑石粉，涂层的拉伸强度可提高15-25%，模量提升更为显著。
屏蔽性（耐水、耐腐蚀）：细小的片状滑石粉在涂层中能更平行定向排列，形成更曲折的渗透路径，有效阻隔水汽、氧气和离子的扩散，提升涂层的物理屏蔽防腐能力。盐雾试验结果显示，使用超细滑石粉（D50≈1μm）的底漆，其划痕处锈蚀蔓延宽度可比使用中等粒径（D50≈10μm）的底漆减少30-50%。
4. 防腐性能（尤其在底漆中）：
除了上述物理屏蔽作用，细粒径滑石粉能更紧密地填充在防锈颜料（如磷酸锌）周围，优化颜料堆积，提高临界颜料体积浓度（CPVC），增强整个颜料填料体系的协同屏蔽效应，从而提升长期防腐效果。
5. 工艺性能：
分散性：粒径越小，比表面积越大，粒子间范德华力越强，团聚倾向越大，对分散设备（如砂磨机）和分散剂的要求越高。分散不良会导致细度板（如Hegman细度计）读数变差，影响最终光泽和表面状态。
CPVC与成本：粗颗粒通常具有更低的吸油量，有助于达到更高的CPVC，这意味着在相同体积填充下，可以使用更少的树脂基料，降低配方成本。
三、应用选择的关键考量
选择滑石粉粒径绝非越细越好，需综合权衡：
涂层功能需求：追求高光泽、细腻表面、优异屏蔽性（如面漆、高端防腐漆）→ 优选细粒径（1-5μm）甚至超细粉体；侧重降低成本、抗流挂、消光或填充性（如底漆、厚浆漆、建筑涂料）→ 可考虑中等或粗粒径。
树脂体系匹配性：高粘度树脂体系需谨慎使用超细粉体以防粘度过高；低粘度体系则可更好发挥细粉的优势。
分散能力与成本：使用超细粉体需投入更高效的分散设备和合适的分散剂，增加生产成本。
配方协同效应：与其他颜料、填料（如钛白粉、碳酸钙、硫酸钡）的粒径搭配至关重要，以实现最佳的堆积状态和性能平衡。
---
结论
滑石粉的粒径是涂料配方设计中一个强有力的调控杠杆。从粗颗粒带来的成本效益和工艺友好性，到细颗粒赋予的高光泽、强韧性和卓越屏蔽性，不同粒径的滑石粉各具优势。理解粒径影响流变性、光学性能、力学强度、防腐性及工艺性的内在机理，并通过实验数据量化这些影响（如细粉显著降低沉降率、提升光泽和强度），是配方设计师进行精准选材和性能优化的基础。成功的应用在于根据特定涂料产品的性能目标、树脂特性、生产工艺和成本预算，科学地选择最匹配的滑石粉粒径及其分布，从而最大化其价值，实现涂料综合性能的最佳平衡。未来，随着纳米技术与表面改性技术的进步，超细滑石粉的应用潜力有望在更高性能、更智能化的涂料领域得到进一步拓展。
(0)
