在所有水性涂料原料里，“成膜助剂”是最容易被忽视、但又最关键的那一个。
它决定了：能不能成膜、能不能流平、能不能抗粘、能不能耐水。
可以说—没有成膜助剂，很多水性体系甚至连“成膜”都谈不上。
01、为什么水性涂料需要成膜助剂？
成膜问题，本质来自两个难点：
1、水挥发快，但乳液粒子很难真正融合
水挥发后，乳液颗粒只是“堆在一起”，并没有真正融成连续的膜。
要想变成完整的涂膜，必须满足：
粒子软化 → 粒子变形 → 粒子融合 → 形成连续相
而很多乳液的 Tg（玻璃化温度）本来就不低，环境温度却达不到，让粒子无法软化。
2. 冬季或者低温施工，“成膜失败”尤其严重
如果温度 < 乳液 MFFT（最小成膜温度）
会出现：
• 粒子融合不完全
• 成膜粗糙
• 干后粉化
• 表面发白
• 机械强度差
这时，成膜助剂的作用就体现出来了。
02、成膜助剂到底在做什么？

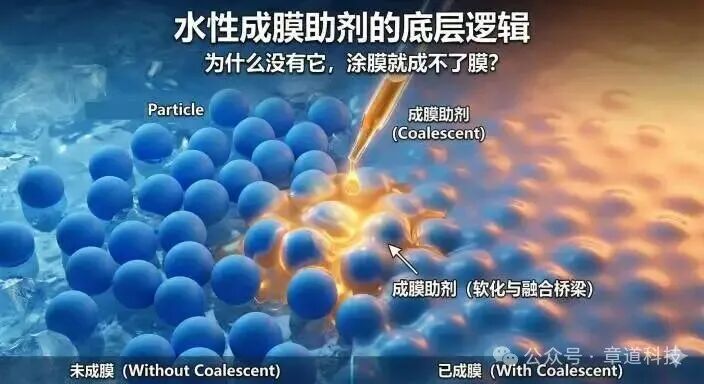

一句话—成膜助剂像“塑化桥梁”，降低粒子的软化温度，使其在低温也能融合成膜。
成膜助剂的核心机理包含三步：
1、溶胀乳液粒子（降低软化温度）
成膜助剂渗入乳液粒子，让聚合物链“变软”，从而降低 MFFT。
2. 调节挥发速度（给粒子足够时间流动）
水挥发太快，粒子会“干成疙瘩”。成膜助剂挥发更慢，会“拖住体系”，让粒子有时间融合。
3. 成膜后逐步挥发（不留在漆膜中）
高沸点成膜助剂在涂膜形成后慢慢挥发，只留下完整的膜。
这也是为什么选错助剂会出现：
• 发黏（挥发不出去）
• 发白（让乳液不相容）
• 气味重（挥发曲线不合适）
03、为什么冬季成膜助剂特别重要？
低温（<10℃）下，常见水性乳液会出现两个问题：
1. 粒子硬，不软化
2. 水挥得快，粒子没融合就“结痂”
成膜助剂相当于：
在低温下给粒子“开外挂”，先软化，再融合。
因此冬季施工要点：
• 选择低 MFFT 乳液
• 配合中高沸点助剂
• 增加少量助剂用量• 避免湿度太高（防水白）
04、成膜助剂到底影响哪些性能？
影响 1：流平与光泽
粒子越容易融合 → 纹理越细腻 → 光泽越高。
影响 2：柔韧性与耐洗刷
成膜越完整 → 漆膜强度越高 → 耐擦洗越好。
影响 3：耐水性与附着力
粒子未融合完全时会留孔洞，使水更容易渗入。
影响 4：气味与 VOC 值
成膜助剂的挥发性决定：
• 气味大小
• 环保等级是否达标
05、为什么成膜助剂不能随便加？
成膜助剂 ≠ 越多越好。
加多了会出现：
• 回黏（漆膜发软）
• 耐水性下降
• 干燥慢
• VOC 超标
• 漆膜发白（助剂不相容）
• 手感发腻
原因是：成膜助剂留在涂膜中太久，聚合物又被“过度软化”。特别是醇醚类助剂过量时更明显。
06、成膜助剂的三个核心选择逻辑
1. 看乳液类型
不同乳液对助剂响应不一样：
• 丙烯酸乳液 → 对酯类响应好
• 醋丙乳液 → 成膜困难，需高效助剂
• 聚氨酯乳液 → 对成膜助剂敏感，选错易发白
2. 看施工
温度• ≥20°C：用量可减少
• 10–20°C：维持正常添加量
•<10°C：需换低 MFFT 体系 + 高效助剂
3. 看 VOC 要求
• 低 VOC → 用 DPnB、ECA 等
• 超低 VOC → 选新型多元酯环保型
• 零 VOC → 依赖低软化点乳液（减少助剂用量）
07成膜助剂的真正价值：让水性体系更“像油性”
成膜助剂的意义在于：
• 让水性涂料能在较低温施工
• 让涂膜能顺利流平和融合
• 让乳液本来达不到的性能被激发出来
一句话总结：成膜助剂不是“小助剂”，是水性涂料的底层核心之一
来源：章道科技
(0)
