真石漆雨痕又称“泪痕”或“水痕”，是真石漆涂层表面经雨水冲刷后，出现的不均匀发白、发花、带有流坠痕迹的现象，严重影响其外观效果与装饰性。其产生原因相对复杂，通常是材料、施工、环境等多方面因素综合作用的结果。
以下将针对雨痕产生原因，进行全面且详细的分析：
01、根本原因
涂层抗水性、耐水性不足，是产生雨痕的核心内因。当真石漆涂层的抗水性不足时，雨水会渗入涂层，溶解、迁移其中的可溶性物质，被溶解的物质随水分向涂层表面迁移，最终在水分蒸发后留下痕迹。
1、乳液选择不当与用量不足：
a、乳液选择不当：彩砂是真石漆的“骨架”，乳液是真石漆的“灵魂”。乳液本身耐水性、耐候性差，遇水后易出现发白、变软问题。
b、乳液用量过低：乳液添加量不足，无法将彩砂颗粒完全包覆、紧密地粘结。雨水会从砂粒间的空隙渗入，从内部溶解可溶性助剂与乳液中的可溶成分，最终形成雨痕。乳液的合理添加量，是真石漆抗雨痕性能的核心控制指标。
2、配方体系不合理：
a、增稠剂使用不当：过量使用水溶性增稠剂（因配方中乳液用量少，自由水添加量大，自然需要增加水溶性增稠剂来平衡存储和施工性)，其遇水会溶解、迁移，导致涂层发白和泪痕。
b、助剂迁移：防冻剂、成膜助剂等亲水性助剂过量，或与体系不相容，遇水后会随水分迁移到表面，干燥后形成白色结晶或痕迹。
c、彩砂杂质多或级配不当：彩砂不干净（含泥、含氧化铁、粉尘多）或颗粒级配不合理（细砂过多），会大量吸附乳液，导致有效成膜物不足，涂层疏松多孔，易渗水。
02、施工原因
涂层结构不完整，这是产生雨痕的关键外因。即使材料合格，不当的施工也会破坏涂层的完整性和致密性。
1、涂层厚度不足或不均匀：涂层太薄，无法形成连续、致密的漆膜，雨水容易渗透。喷涂不均匀会导致薄弱处先出现雨痕。
2、施工湿度与温度不当：湿度大，在潮湿基面或高湿度环境下施工，水分被封闭在涂层内，后期易渗出。温度低，低温下，乳液成膜不完整，漆膜疏松，抗水性差。
3、罩面漆问题：未涂刷罩面漆，这是最常见的原因之一。没有罩面漆保护的涂层直接暴露，抗污耐水性极差。其次就是罩面漆质量差或施工不当，使用了劣质、耐候性差的罩面漆；罩面漆涂刷过薄、漏涂或未完全覆盖或在真石漆未完全干透前就涂刷罩面漆，将水分封闭在内等。
4、基层处理不当：基层碱性过强（pH>10），返碱物质被雨水带出，与水痕混合。基层含水率过高，内部水分向外迁移，带动可溶物析出。
03、环境与偶然因素
1、初期雨水侵蚀：真石漆施工后，在完全干燥和固化前（通常需要7-14天），遭遇大雨冲刷，极易产生不可逆的雨痕。
2、长期污染累积：空气中的灰尘、污染物附着在涂层表面，经雨水冲刷形成污染性水痕。这与涂层耐污性差也有关。
3、特殊水质：某些地区雨水偏酸性或含有较多杂质，也可能加剧痕迹产生。

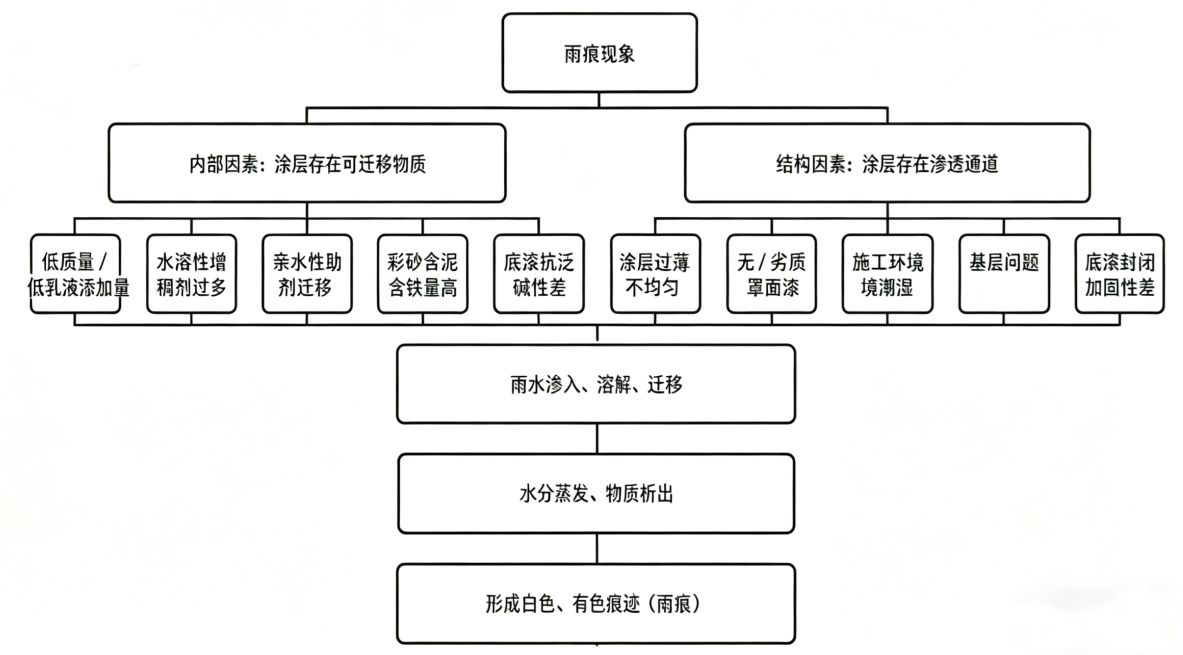

04、真石漆雨痕问题的系统分析流程图
05、总结与预防措施
雨痕是系统性失败的结果，预防需从源头抓起：
1、材料是根本：选择优质硅丙或纯丙乳液、足量乳液（≥14%）的真石漆。使用耐水性好的增稠剂（如疏水改性碱溶胀型、聚氨酯型增稠剂）搭配耐生物酶的高分子量的羟乙基纤维素。控制彩砂清洁度与级配。
2、施工是关键：确保基层坚固、干燥、中性。喷涂厚度均匀且达标（通常2-3mm）。如果主涂层涂料乳液含量比较低，必须涂刷高质量、憎水性好的专用罩面漆（如硅丙罩面漆），且涂刷均匀并保证完全覆盖。
3、环境要保障：关注天气预报，确保施工后至少有24-48小时的晴好天气以供养护。避免在低温高湿环境下施工。
4、治理方法：对于已产生的雨痕，轻度情况可尝试用高压水枪冲洗，或使用专用清洗剂。严重情况通常需要重涂一道高质量的高通透超哑光罩面漆进行封闭覆盖，遇到严重的情况则需要铲除重涂。
总之需要选择信誉良好的品牌、规范施工队伍、严格遵循施工工艺，是避免真石漆雨痕的最直接有效的途径。
来源：巴德富建筑材料公众号
(0)
